电动单座、双座、套筒调节阀 ZAZP型、ZAZN型、ZAZM型

产品概术

ZAZP、ZAZN 、ZAZM型电动（单座、双座、套筒）调节阀，是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mA DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。
ZAZP、ZAZN 、ZAZM型电动调节阀按作用模式可分；
正作用：电闭式-常开型（当电信号增大时阀位向下位移），《B型》
反作用：电开式-常闭型（当电信号增大时阀位向上位移），《K型》

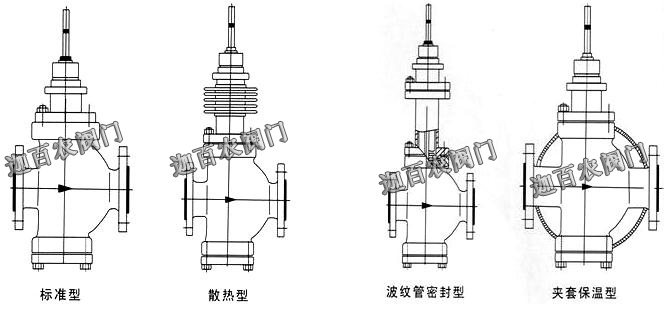

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型；流量特性有等百分比（对数）性、直线性

产品锦集

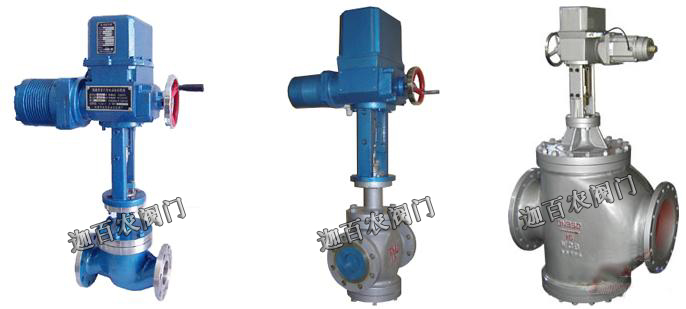

电动单座、套筒调节阀
（采用DKZ型执行机构）常温型

电动单座、双座调节阀
（采用DKZ型执行机构）常温型

电动双座调节阀
（采用DKZ型执行机构）常温型

结构特点

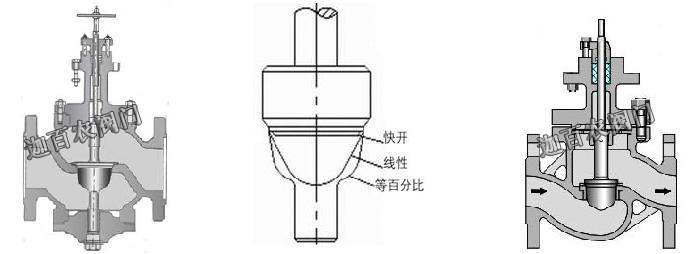

ZAZP型电动单座调节阀由DKZ型直程电动执行机构和直通低流阻单座阀组成。它只有一个阀座和一个柱塞形阀芯，具有密闭性能好。导向部分采用（上下双导向式或衬套顶导向式）结构，具有导向面积大、抗振性能强等特点，适用于对介质泄漏量有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合

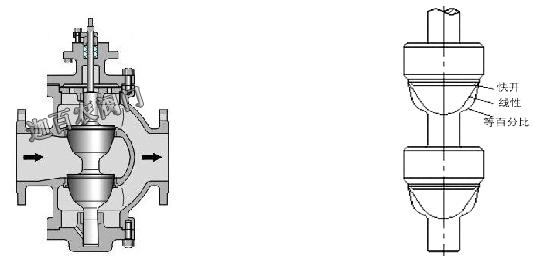

ZAZN型电动双座调节阀由DKZ型直程电动执行机构和直通低流阻双座阀组成，双座双导向式结构，阀芯在位移过程中稳定可靠，阀体内有两个阀座和两个柱塞形阀芯，流体介质通过上下阀芯阀座流出，具有流量大、允许压差大、不平衡力小，是一种平衡式结构双座阀，适用于不是很清洁的介质和泄漏量要求不严格的场合。

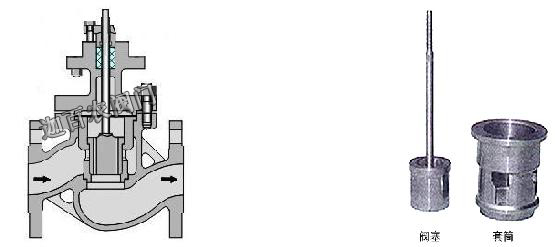

ZAZM型电动套筒调节阀由DKZ型电动执行机构和直通低流阻平衡型套筒阀组成，阀芯采用了压力平衡式阀芯，结构，阀芯为圆柱型，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小、操作稳定、性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。

执行机构

DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用，也可以与组装仪表及TA仪表配用。它以220V电源为动力4～20mmA.DC，将此转变成与输入信号相对应的出轴直线位移，自动地操纵调节阀或其它终端机构等完成自动调节任务，或者配用电动操作器实现手动遥控。
该仪表具有连续调节、手动摇控，就地手操三种控制方式。使用DKZ直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器、DFD-1000型电动作器或DF-98型电动伺服操作器后才能实现自动调节系统手动←→自动无扰切换

执行机构主要技术参数

型号	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C
推力N	4000				6400				16000
行程	10	16	25	30	18	30	40	60	30	50	60	100
全行程时间S	8	12.5	20	24	15	24	32	48	16	30	37	62

性能指标

项目		指标
基本误差％		≤±5.0
回差％		≤3.0
死区％		≤3.0

泄漏量	单座阀	10^-4×阀的额定容量
	双座阀	10^-3×阀的额定容量
	套筒阀	10^-3×阀的额定容量

允许压差 MPa

双座、套筒阀一般可承受≤公称压力值，单座调节阀差压可参考下表先用

使用情况						阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径 DN(mm)	阀座直径 DN(mm)				执行机构有效推力（N）	允许压差(MPa)
						电动单座调节阀
						PN1.6(MPa)		PN6.4(MPa)
20	10	12	15	20	400,1000,2500	公称压力		3.8	2.7	1.7	1.0
								公称压力		4.3	2.5
25	26				400,1000,2500	0.5	公称压力	0.6		3.6
32	32					0.4	公称压力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300					0.2		0.2

流量特性示图

主要零件材料及适用温度、介质

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+4500℃

主要技术参数

公称通径mm			20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm			20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	单座		5	8	12	20	32	50	80	120	200	280	450	800	1200
	双座			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	全量		15		35	50		125	190		400	630
		0.6		9		20	30		75	115		240	350
额定行程L（mm）			10	16		25		40			60			100
执行器型号			DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510			DKZ-510
出轴推力Nm			4000	4000		4000		6400			6400/16000			16000
全行程时间S			8	12.5		20		32			48/37			62
电源电压			AC220V 50Hz
输入信号			4～20mA DC 0～10mA DC
输入阻抗			Ⅱ型：200Ω　Ⅲ型：250Ω
作用模式			电开式（K）型、电关式（B）型
流量特性			等百分比、直线、快开性
允许泄漏量（L/h）			单座≤10^-4×阀额定容量；双座≤10^-3×额定容量；套筒:≤10^-3×阀额定容量
固有可调比R			30:1
公称压力PN(MPa)			1.6 2.5 4.0 6.4

产品应用规范

设计制造:JB/T7387
法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002

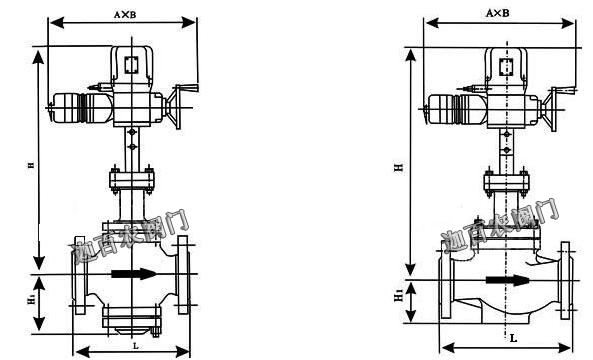

外形尺寸

主要技术参数

电动单座、双座调节阀

公称通径 DN	A×B	L			H				H1
		L			ZAZP单座		ZAZN双座		H1
		PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZAZP	ZAZN
20	230×460	180	185	190	653	804	/	/	91	/
25		185	190	205	665	816	670	820	112	117
32		200	210	220	671	822	673	823	118	120
40		220	230	240	683	834	693	843	129	139
50		250	255	265	698	849	698	848	144	144
65	230×530	275	285	295	789	949	799	959	175	188
80		305	310	325	792	952	809	969	191	208
100		350	355	370	796	956	821	981	195	220
125	260×630	410	425	440	847	1062	872	1087	243	270
150		450	460	475	855	1070	882	1097	251	280
200		550	560	570	894	1109	924	1139	290	320
250		670	690	750	1156	1368	1156	1368	380	440
300		740	785	815	1215	1427	1215	1427	435	470

筒调节阀

公称通径 DN	L(mm)			A×B	H(mm)		H1(mm)
公称通径 DN	PN16	PN40	PN64	A×B	普通型	热片型	H1(mm)
25	185	200	210	230×460	668	819	75
40	220	235	251		684	835	95
50	254	267	286		684	835	98
80	295	317	337	230×530	785	946	130
100	350	368	394	230×530	795	946	156
150	450	473	508	260×630	945	1160	208
200	600	615	650		945	1160	250
250	650	670	690		1050	1320	265
300	740	770	800		1145	1380	295

■订货须知:
⑴电动调节阀产品型号与名称 ⑵电动调节阀公称通径DN ⑶电动调节阀额定流量系数KV ⑷电动调节阀公称压力和压差 ⑸电动调节阀阀体和阀内组件材料 ⑹电动调节阀流量特性 ⑺电动调节阀适用温度 ⑻电动调节阀电源电压和控制信号 ⑼电动调节阀是否带附件。
