| ZJHS/ZMAS型气动角形单座调节阀 |
ZJHS/ZMAS型气动角形单座调节阀，是由多弹簧气动薄膜执行机构和直角形顶导向式低流阻单座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。
1．气动角形调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．气动单座调节阀按作用模式可分；正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3．气动角形调节阀采用单座柱塞形阀芯，顶导向结构，阀体内流路简单，无死角，便于自净和清洗。阻力小，适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、粘结、堵塞等现象。

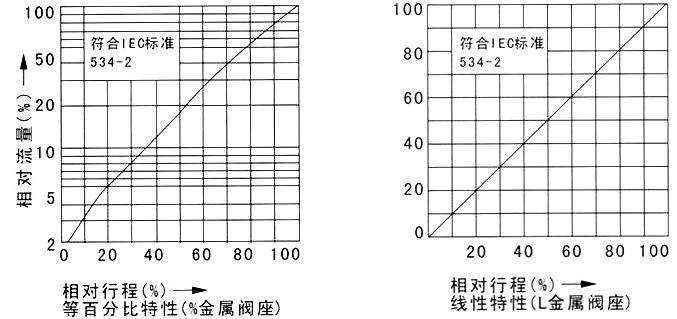

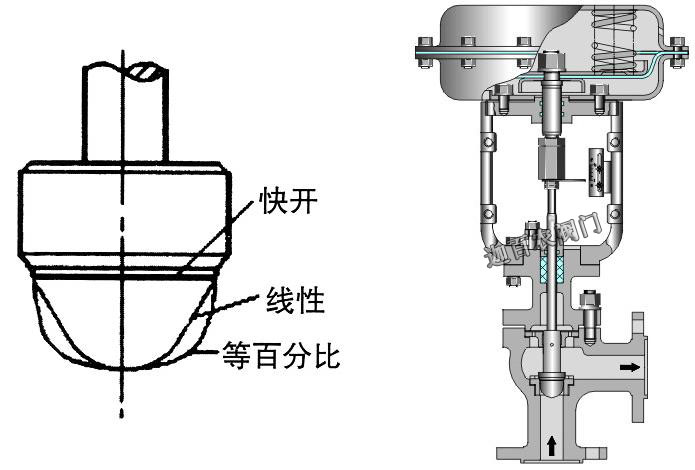

4．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、快开特性。
5．根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。

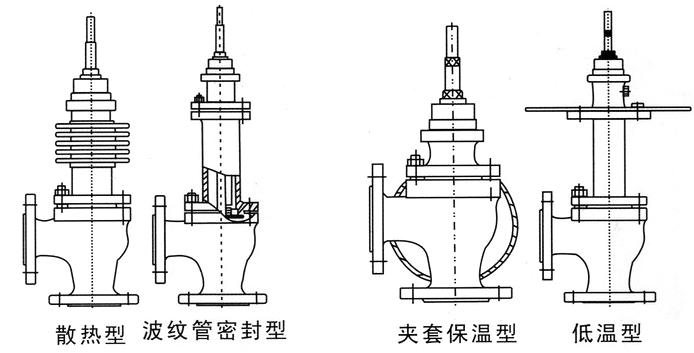

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。 有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~200mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型。 |
|
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
|
型 号 |
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
有效面积cm2 |
350 |
350 |
560 |
900 |
1600 |
行 程mm |
16 |
25 |
40 |
60 |
100 |
弹簧范围KPa |
20～100(标准):40～200;80～240; 20～60; 60～100 |
操作方式 |
普通型、带手动手轮操作型（侧装式、顶装式） |
|
电气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系，实现正确定位。（有多种型号规格可选配）
本公司电-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品） |
|
项目 |
指标值 |
项目 |
指标值 |
基本误差% |
不带定位器 |
±5.0 |
始
终
点
偏
差
% |
气关 |
不带定位器 |
始点 |
±5.0 |
带定位器 |
±1.0 |
终点 |
±2.5 |
回差% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
终点 |
±1.0 |
带定位器 |
≤1.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
终点 |
±5.0 |
死区% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
终点 |
±1.0 |
带定位器 |
≤0.4 |
允许泄漏量L/h |
1×10-4×阀额定容量 |
额定行程偏差% |
±2.5 |
注：本产品执行GB/T4213-92国家标准。 |
公称通径（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径（mm） |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
作用
方式 |
弹簧
范围
KPa |
气源
压力
MPa |
允许压差△P（MPa） |
气
开
式 |
20～100 |
0.14 |
6.4 |
6.4 |
3.96 |
3.23 |
1.43 |
0.87 |
0.56 |
0.35 |
0.34 |
0.22 |
0.18 |
0.15 |
0.11 |
0.06 |
40～200 |
0.25 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.58 |
3.64 |
2.30 |
2.21 |
1.43 |
0.90 |
0.95 |
0.66 |
0.37 |
80～240 |
0.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.32 |
0.92 |
0.52 |
气
关
式 |
20～100 |
0.14 |
4.64 |
3.09 |
1.98 |
1.11 |
0.7 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
40～200 |
0.25 |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.22 |
0.15 |
0.09 |
80～240 |
0.4 |
6.4 |
6.4 |
6.4 |
6.4 |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.5 |
0.51 |
0.36 |
0.21 |
注：如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。 |
|
|
|
公称通径mm |
DN15-DN300 |
材料代号 |
C（WCB） |
P（304） |
R（316） |
主要
零件 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 |
垫片 |
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 |
上下膜盖 |
A3钢板冲压 |
波纹膜片 |
丁晴橡胶夹增强涤沦织物 |
弹簧 |
60Si2Mn |
推杆、衬套 |
2Cr13 |
轴套 |
聚氨酯（用于反作用） |
适用
工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
高温型 |
-30～+450℃ |
-40～+550℃ |
-40～+550℃ |
|
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量
系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
薄膜有效面积Ae（cm2） |
350 |
350 |
350 |
560 |
900 |
气源压力Ps(MPa) |
0.14～0.4 |
信号范围Pr(KPa) |
20～100、40～200、80～240 段幅：20～60、60～100 |
电信号 |
4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V） |
作用模式 |
气开式（K）型、气关式（B）型 |
流量特性 |
直线、等百分比、快开性 |
允许泄漏量（L/h） |
硬密封：（IV级）10-4×阀额定容量、 软密封：VI级 |
固有可调比R |
50:1 |
气源接头 |
M16×1.5 |
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|
性能GB/T4213-92、JB/T57218-94
结构长度GB/T12221-05
材料：GB/T12228~12230
法兰连接：JB/T79-94 GB/T9113
符合：IEC60534标准 |
|
 |
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L(mm) |
PN1.6MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
PN4.0MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
PN6.4MPa |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |

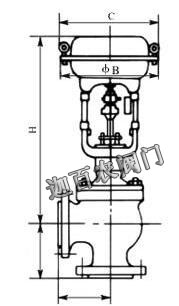

H(mm) |
普通型 |
421 |
428 |
430 |
470 |
478 |
505 |
608 |
616 |
786 |
800 |
832 |
散热片型 |
586 |
590 |
595 |
630 |
639 |
765 |
778 |
805 |
1003 |
1018 |
1038 |
C(mm) |
285 |
360 |
470 |
|
