电子式电动单座、双座调节阀ZDLP、ZDLN型 |
ZDLP、ZDLN型电子式电动单座、双座调节阀,是由直行程电子式电动执行机构和直通双导向式单座、双座阀组成。具有结构紧凑、动作灵敏、压降损失小、阀容量大、流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值

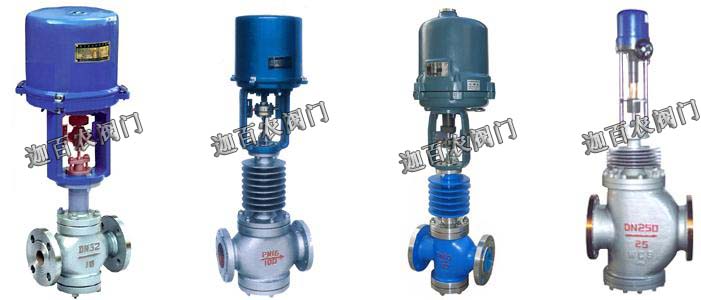

1、 电子式电动单、双座调节阀
(采用3810L型执行机构)常温型 |
电子式电动单、双座调节阀
(高温散热型)3810L型执行机构 |
电子式电动单、双座调节阀
(高温防爆型)3810L型执行机构 |
电子式电动单、双座调节阀
(采用PSL型执行机构)常温型 |
1.ZDLP、ZDLN型电子式电动单座、双座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。
2.ZDLP、ZDLN型电子式单座、双座调节阀按作用模式可分;
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3.ZDLP型电子式电动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合。
4.ZDLN型电子式电动双座调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合
5.ZDLP型电动单座调节阀为直通低流阻单座上、下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合。
6.ZDLN型电动双座调节阀为直通低流阻双座上、下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大、允许压差大、不平衡力小,是一种平衡式结构双座阀

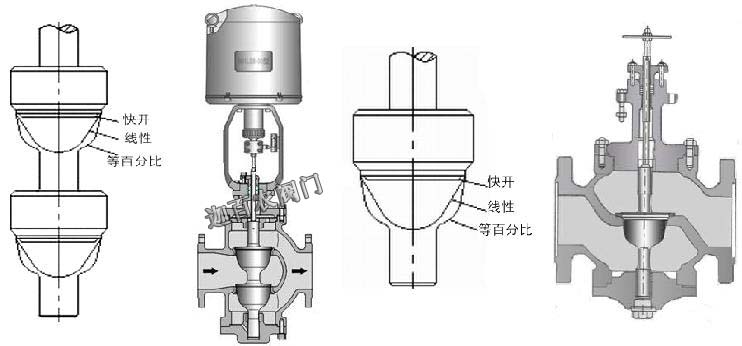

7.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性值:等百分比(对数)性、直线特性
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

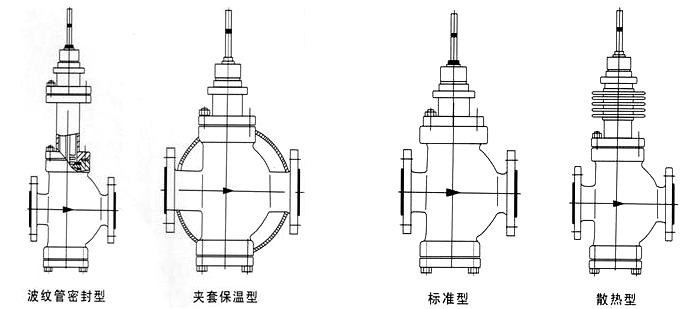

有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN20~300mm;适用流体温度有-100~+500℃;按温度高低配用不同阀盖可分常温型、高温型和低温型
|
|
3810L型或PSL型直行程全电子式电动执行机构是单双座调节阀的驱动装置,采用一体化结构设计,它以AC220V电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以直线性往复运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作。是一种高精度、高性能、高可靠性类产品 |
型号 |
输出推力N |
速度mm/s |
最大行程(mm) |
型号 |
输出推力N |
速度mm/s |
最大行程(mm) |
381LSA-08
381LXA-08 |
800
800 |
4.2
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
381LSA-20
381LXA-20 |
2000
2000 |
2.1
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
381LSB-30
381LXB-30 |
3000
3000 |
3.5
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
381LSB-50
381LXB-50 |
5000
5000 |
1.7
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
(信号线用屏蔽线) 防护等级:IP65 带手轮 |
|
|
项目 |
指标值 |
基本误差% |
381L ±2.5; PSL±1.0 |
回差% |
381L ±2.0; PSL±1.0 |
死区% |
1.0 |
始终点偏差% |
电开 |
始点 |
±2.5 |
终点 |
±2.5 |
电关 |
始点 |
±2.5 |
终点 |
±2.5 |
可调范围 |
50:1 |
额定行程偏差% |
2.5 |
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
允许压差 MPa |
2.0 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
1.1 |
0.5 |
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
允许压差 MPa |
≤公称压力 |
4.0 |
3.4 |
|
|
|
|
公称通径mm |
DN15-DN300 |
材料代号 |
C(WCB) |
P(304) |
R(316) |
主要
零件 |
阀体、阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
阀芯、阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
填料 |
V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管 |
垫片 |
增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片 |
推杆、衬套 |
2Cr13 |
适用
工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
常温型 |
-30~+250 F4:≤200℃ |
-40~+250 F4:≤200℃ |
-40~+250℃ F4:≤200℃ |
高温型 |
-30~+450℃ |
-40~+500℃ |
-40~+500℃ |
低温型 |
|
-40~-60℃、 -60~-100℃ |
|
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量
系数Kv |
单座 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
800 |
1200 |
双座 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
执行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 |
电源电压 |
AC220V 50Hz |
信号范围 |
4~20mA DC 0~10mA DC或1~5V DC 0~10V DC |
作用模式 |
电开式(K)型、电关式(B)型 |
故障状态时 |
全开、全关、自锁保位 |

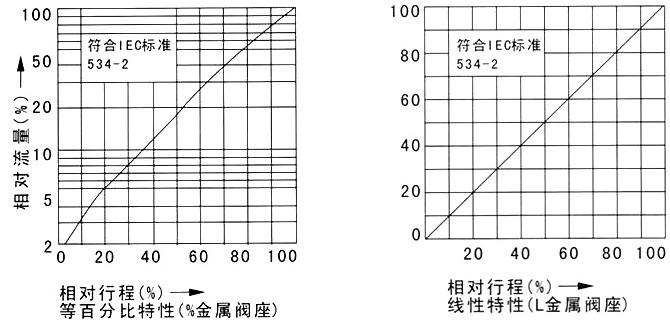

流量特性 |
等百分比、直线、快开性 |
允许泄漏量(L/h) |
单座阀:≤10-4×阀的额定容量;双座阀:≤10-3×阀的额定容量 |
固有可调比R |
50:1 |
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|
设计制造:JB/T7387、IEC60534
法兰尺寸:JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
结构长度:GB/T12221、ANSI B16.10、JIS B2002
|
|
|
■订货须知:
⑴单座电子式调节阀产品型号与名称 ⑵单座电子式调节阀公称通径DN ⑶单座电子式调节阀额定流量系数KV ⑷单座电子式调节阀公称压力和压差 ⑸单座电子式调节阀阀体和阀内组件材料 ⑹单座电子式调节阀流量特性 ⑺单座电子式调节阀适用温度 ⑻单座电子式调节阀电源电压和控制信号 ⑼单座电子式调节阀是否带附件。
