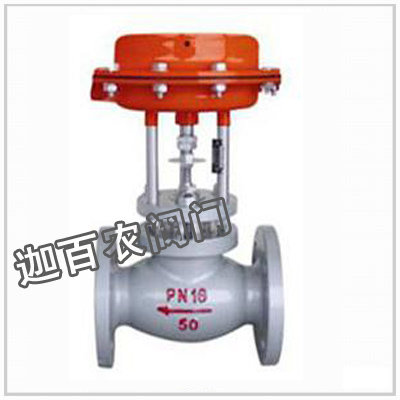

气动薄膜切断阀ZMQ/ZMAQ/ZMAM型 |
气动薄膜切断阀，是气动单元组合仪表中的执行单元。采用多弹簧气动薄膜执行机构和直通单座、（套筒、三通）阀组成，具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的二位切断控制。 |
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
主要
零件 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
填料 |
V型聚四氟乙烯（F4）、柔性石墨、 |
垫片 |
增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 |
上下膜盖 |
A3钢板冲压 |
波纹膜片 |
丁晴橡胶夹增强涤沦织物 |
弹簧 |
60Si2Mn |
推杆、衬套 |
2Cr13 |
轴套 |
聚氨酯（用于反作用） |
适用工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
适用温度 |
-30～+200℃ -30～+450℃ F4：≤200℃ |
|
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数kv |
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
三通 |
额定行程(mm) |
8 |
12 |
20 |
25 |
40 |
50 |
允许泄漏量 |
硬密封（L/H） |
套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 |
软密封（ml/min） |
0泄漏 |
膜片有效面积（cm2）（薄膜式切断阀） |
100 |
200 |
400 |
600 |
1000 |
公称压力PN(MPa) |
1.6 4.0 6.4 |
允许压差（MPa） |
单座 |
6.4 |
6.4 |
3.8 |
2.5 |
2.9 |
1.8 |
2.0 |
1.3 |
0.83 |
0.8 |
0.55 |
0.52 |
套筒 |
6.4 |
信号压力KPa |
200（薄膜片） |
回讯电压 |
AC220V/DC24V/DC110V |
配用附件：空气过滤减压器、电磁阀、阀位回讯器等 |
|
|
|

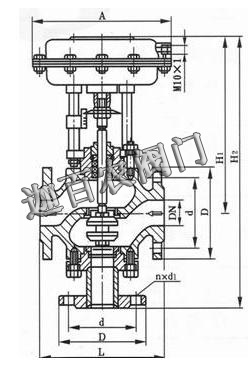

公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
A(mm) |
194 |
230 |
306 |
394 |
496 |
L(mm) |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
D(mm) |
PN16 |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
PN64 |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
H2(mm) |
325 |
346 |
360 |
369 |
477 |
517 |
540 |
742 |
822 |
877 |
|
|
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
H3(mm) |
398 |
392 |
404 |
427 |
443 |
532 |
558 |
577 |
728 |
940 |
995 |
A(mm) |
194 |
230 |
306 |
394 |
496 |
L(mm) |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
D(mm) |
PN16 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
PN64 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
■订货须知:
⑴气动薄膜切断阀产品型号与名称 ⑵气动薄膜切断阀公称通径DN ⑶气动薄膜切断阀额定流量系数KV ⑷气动薄膜切断阀公称压力和压差 ⑸气动薄膜切断阀阀体和阀内组件材料 ⑹气动薄膜切断阀流量特性 ⑺气动薄膜切断阀适用温度 ⑻气动薄膜切断阀电源电压和控制信号 ⑼气动薄膜切断阀是否带附件。
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477 36320744 图文传真：021-36320744 |
|
