概述
V230W型自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
主要技术参数
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
额定流量系数Kv |
单座、套筒 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
双座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
允许压差（MPa） |
1.6 |
1.0 |
0.5 |
公称压力（MPa） |
1.6 4.0 |
固有流量特性 |
快开 |
工作温度℃ |
≤300 |
适合介质 |
气体、蒸汽、低粘度液体 |
法兰尺寸、型式 |
PN10、16、GB9113-88凸式PN40凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） |
结构长度 |
按GB12221-89标准 |
温度设定范围℃ |
0～70 50～120 100～170 150～220 |
温度传递系数(mm/℃) |
0.8 |
时间反应常s |
120 |
超温保护℃ |
设定温度范围上限值+50 |
温包材质 |
黄铜 |
主要性能指标
控制精度％ |
±5 |
允许泄
漏量 |
硬密封（L/H） |
单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量 |
软密封
（ml/min） |
DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |

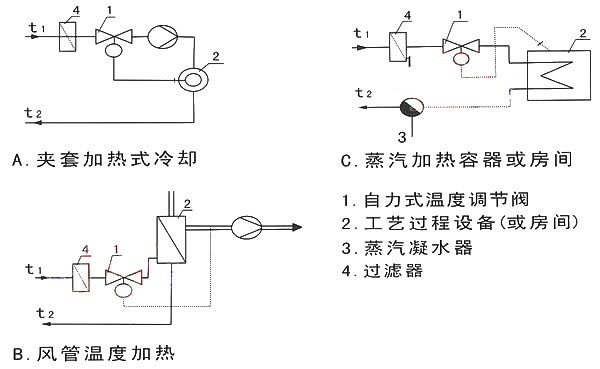

各种场合的加热或冷却应用实例

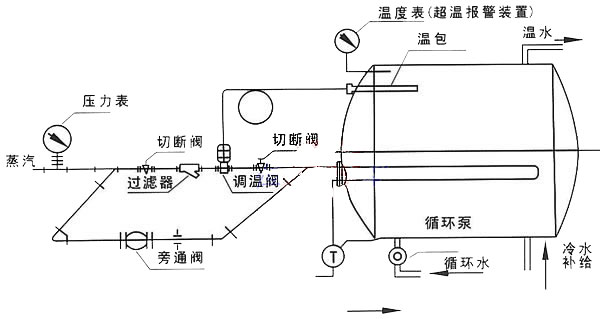

现场安装图

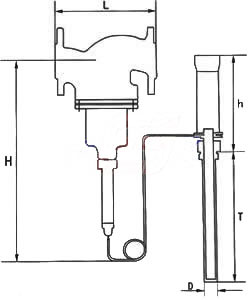

外形尺寸与重量
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
法兰距离 L |
|
|
|
|
|
|
|
|
|
|
总高度 H |
|
|
|
|
|
|
|
|
温包插入深度 T |
430 |
630 |
温包外露高度 h |
350 |
温包接头 |
G1 , G1 1/4 |
毛细管长度m |
3,5,8,15(可根据用户要求提供) |
温包直径 D |
25(护套直径φ28) |
重量（Kg） |
8 |
10 |
13 |
15 |
18 |
30 |
35 |
60 |
75 |
85 |
许用介质与温度的关系
阀体材质 |
公称
压力
（MPa） |
介质温度℃ |
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
最大工作压力（MPa） |
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 |
阀门主要零件及推荐使用温度范围
零件名称 |
材料 |
温度范围 |
阀体、阀盖 |
HT200 |
-20～200℃ |
ZG230-450 |
-40～450℃ |
ZG1Cr18Ni9Ti |
-250～550℃ |
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
阀芯、阀座 |
1Cr18Ni9Ti |
-250～550℃ |
0Cr18Ni12Mo2Ti |
-250～550℃ |
(增强)聚四氟乙烯 |
-20～200℃ |
司太莱合金堆焊 |
-250～550℃ |
压力平衡元件 |
波纹管 |
18Ni12Mo2Ti |
-160～300℃ |
弹簧 |
18Ni12Mo2Ti |
-160～250℃ |
|
