产品详细:

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、IV级和VI能三档；流量特性为快开；压力分段调节从15~250MPa。可按需要组合满足用户工况要求。

一、主要技术参数和性能指标

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）		7	11	20	30	48	75	120	190	300	480	760	1100	1750
额定行程（mm）		8		10		14	20		25	40		50	60	70
公称压力（MPa）		1.6 4.0 6.4
压力调节范围（Mpa）		15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性		快开
调节精度%		±5
使用温度（℃）		≤350
1、允许泄漏量	硬密封（1/h）	单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级）
	软密封（1/h）	0.15		0.30	0.45		0.60	0.90	1.7	4.0	6.75	11.10	16.0
2、减压比	最大	10
	最小	1.25

二、ZZY自动式压力调节阀型号ZZY

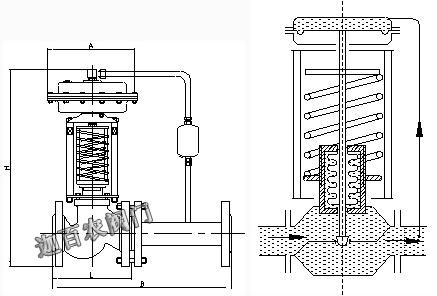

三、外形尺寸与重量

公称通径（DN）			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸（B）			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距（L）			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围（ Kpa ）	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	200-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		980	950		1000	1100	1200
		A	85		96
重量（Kg）			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M1.6×1.5

四、订货须知

1、产品型号 2、公称通径 3、公称压力 4、工作温度范围 5、流通介质
6、压力差（管道） 7、流通能力 8、阀的密封性能要求 9、特殊要求

■订货须知:
⑴水蒸气调节阀产品型号与名称 ⑵水蒸气调节阀公称通径DN ⑶水蒸气调节阀额定流量系数KV ⑷水蒸气调节阀公称压力和压差 ⑸水蒸气调节阀阀体和阀内组件材料 ⑹水蒸气调节阀流量特性 ⑺水蒸气调节阀适用温度 ⑻水蒸气调节阀电源电压和控制信号 ⑼水蒸气调节阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
