HLS小口径单座调节阀 |
HLS小口径单座调节阀 结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大,产品符合GB/T4213-92。 |
|
|
1.阀体
阀体型式 |
直通单座铸造球型阀 |
公称通径DN（mm） |
20、25mm |
公称压力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
连接型式 |
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW |
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
压盖型式 |
螺栓压紧式：填料 |
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织 |
|
上阀盖型式 |
常温型（P） |
-17～+230℃ |
伸长Ⅰ型（E1） |
-45～-17℃、+230～+566℃ |
伸长Ⅱ型（E2I） |
-100～-45℃ |
伸长Ⅱ型（E2W） |
-196～-100℃ |
注： |
工作温度不准超过各种材料的允许范围。 |
2.阀内组件
阀芯型式 |
单座柱塞型阀芯 |
流量特性 |
金属阀座 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图Cv值从0.04～14的高精度流量特性符合IEC534-2标准 |
软阀座 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
注： |
关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图 |
3.执行机构
型式 |
LHA多弹簧薄膜执行机构 |
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
弹簧范围 |
20～100、80～240kPa |
供气压力 |
140～400kPa |
气源接口 |
Rc1/4" |
环境温度 |
-30～+70℃ |
阀作用型式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
4.性能
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 |
软阀座 |
小于阀额定容量的10-7，符合ANSI B16.104-1976IV级 |
回差 |
带定位器 |
小于全行程的1%， |
不带定位器 |
小于全行程的3%（LHA1型小于全行程的5%） |
基本误差 |
带定位器 |
小于全行程的±1% |
注：采用标准的V型聚四氟乙烯填料 |
不带定位器 |
小于全行程的±5% |
可调范围 |
50：1（0.25≤Cv≤14）或30：1（CV≤0.16） |
5.CV值和行程
阀芯型式 |
阀座和流量特性 |
额定行程 |
0.01 |
0.04 |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
柱塞阀芯 |
金属阀座 |
等百分比（%） |
14.3mm |
|
|
|
|
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
线性（L） |
○ |
○ |
○ |
○ |
○ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
△ |
软阀座 |
等百分比（%） |
|
|
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
线性（L） |
|
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
公称通径 |
20 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
25 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
注：1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准 |
|

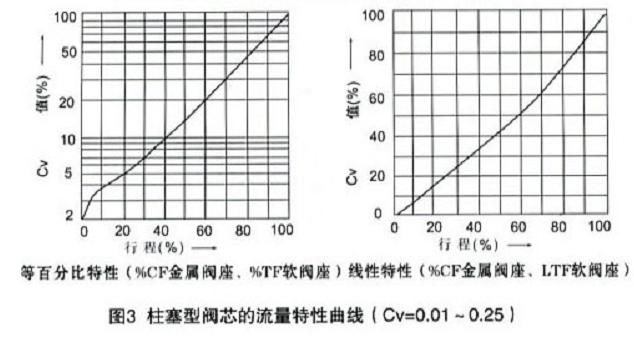

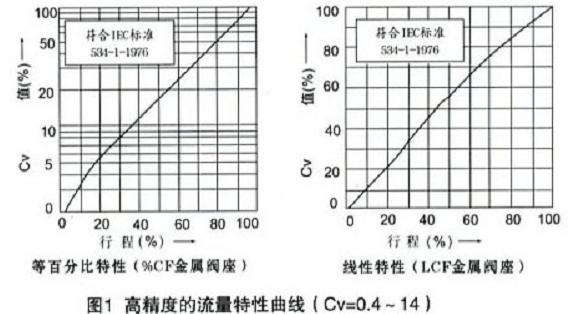

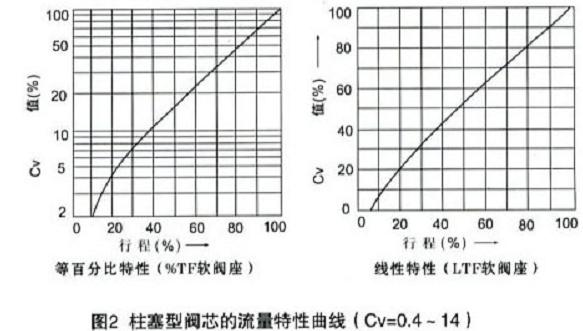

典型的流量特性曲线 |
|

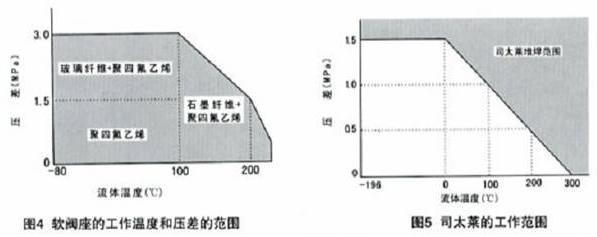

注：1。空化和闪蒸或者水的温度超过100℃过热场合，建议用9Cr18硬化不锈钢。
2．空化、闪蒸、禁油及常处于关闭状态下的调节阀，不管工作温度和压差多大，建议堆焊司太莱合金。
3．如CV≤0.16时，阀芯全部堆焊司太莱合金或9Cr18硬化不锈钢。 |
柱塞阀芯、金属阀座（%CF、LCF）
A、气-关式阀 100KPa |
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
额定Cv值 |
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
LHA1D |
1.4 |
0.2～1.0 |
有或无 |
40* |
31 |
31 |
16 |
16 |
10 |
10 |
5.6 |
4.2 |
2.6 |
56 |
1.6 |
0.2～1.0 |
有 |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
28 |
21 |
13 |
100 |
100 |
100 |
84 |
84 |
52 |
52 |
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
40* |
40* |
40* |
40* |
39 |
100 |
100 |
84 |
84 |
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
40* |
40* |
40* |
32.6 |
32.6 |
20 |
20 |
10.9 |
8.2 |
5.0 |
100 |
62 |
62 |
1.6 |
0.2～1.0 |
有 |
- |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
25.2 |
100 |
100 |
100 |
100 |
100 |
100 |
54 |
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
40* |
40* |
40* |
100 |
100 |
75 |
|
气-开式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
额定Cv值 |
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
LHA1R |
1.4 |
0.2～1.0 |
有或无 |
40* |
31 |
31 |
16 |
16 |
10 |
10 |
5.6 |
4.2 |
2.6 |
56 |
2.8 |
0.8～2.4 |
有 |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
39 |
29 |
18 |
100 |
100 |
100 |
100 |
100 |
72 |
72 |
LHA2R |
1.4 |
0.2～1.0 |
有或无 |
40* |
40* |
40* |
32.6 |
32.6 |
20 |
20 |
10.9 |
8.2 |
5.0 |
100 |
62 |
62 |
2.8 |
0.8～2.4 |
有 |
- |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
40* |
35 |
100 |
100 |
100 |
100 |
100 |
100 |
76 |
56 |
|
注：1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.黑线框内数字表示阀配用标准规格执行机构。 |
软阀座（%CF、LCF）
A.气-关式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
额定Cv值 |
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
LHA1D |
1.4 |
0.2～1.0 |
有或无 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
1.6 |
0.2～1.0 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
19 |
14 |
9.1 |
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
30 |
30 |
27 |
LHA2D |
1.4 |
0.2～1.0 |
有或无 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
1.6 |
0.2～1.0 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
28 |
17.6 |
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
- |
- |
- |
- |
30 |
30 |
30 |
|
B.气-开式阀
|
执行机构 |
供气压力 |
弹簧范围 |
定位器 |
允许压差 |
额定Cv值 |
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
LHA1R |
1.4 |
0.2～1.0 |
有或无 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
27 |
20 |
12 |
LHA2R |
1.4 |
0.2～1.0 |
有或无 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
4.0 |
0.8～2.4 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
24 |
|
注:1.最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构 |
|
 |
执行机构 |
H |
φB |
C |
E |
常温型P |
伸长Ⅰ型E1 |
伸长Ⅱ型E2I |
伸长Ⅱ型E2W |
LHA1D、R |
375 |
525 |
685 |
900 |
218 |
230 |
40 |
LHA2D、R |
450 |
600 |
760 |
975 |
267 |
281 |
40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
法兰距 (mm)
公称通径 |
A |
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 |
JIS 16K RF |
ANSI 300RF JIS 20K RF
JIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
JIS 20K 沟槽型嵌入型 |
JIS 30K沟槽型嵌入型 |
ANSI 300 LG |
ANSI 600 SW、BW |
20 |
184 |
190 |
194 |
206 |
- |
206 |
206 |
198 |
208 |
203 |
206 |
25 |
184 |
193 |
197 |
210 |
197 |
210 |
210 |
198 |
212 |
206 |
210 |
|
