  产品全称:弹性止回阀|上海迦百农阀门制造有限公司


  产品详细:
  产品详细:

HH44X橡胶瓣止回阀的详细资料:

一、结构及用途

     橡胶瓣止回阀主要由阀体、阀盖及阀瓣三种主要零件组成。其中阀瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。该阀采用全流面积式设计,具有水头损失小、不易堆积杂物、维修简便等特征。 该阀主要适用于给排水系统,可安装于水泵出口处,以防止阀流及水锤对泵的损害。该阀还可安装在蓄水池进出水管的旁通管上,以辅助池水倒流至给水系统中。

二、主要零件材料

零件名称
阀体
阀盖
阀瓣
材料
铸铁
铸铁
钢材+强化尼龙布


三、主要技术参数

型号
公称压力
﹝MPa﹞
试验压力﹝MPa﹞
适用温度
适用介质
壳体
密封
HH44X
1.0
1.5
1.1
≤80℃
 水及弱腐蚀
性流体
1.6
2.4
1.76

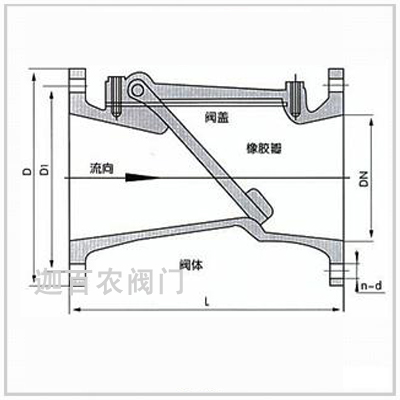

四、主要外形尺寸

公称通径
(mm)
尺      寸(mm)
L
D
D1
n-d
50
203
165
125
4-17.5
65
216
185
145
4-17.5
80
241
200
160
8-17.5
100
292
220
180
8-17.5
150
356
285
240
8-22
200
495
340
295
8-22
250
622
395
350
12-22
300
698
445
400
12-22
350
787
505
460
16-22
400
914
565
515
16-22
450
978
615
565
20-26
500
978
670
620
20-26
600
1295
780
725
20-30



■订货须知:
⑴弹性止回阀产品型号与名称 ⑵弹性止回阀公称通径DN ⑶弹性止回阀额定流量系数KV ⑷弹性止回阀公称压力和压差 ⑸弹性止回阀阀体和阀内组件材料 ⑹弹性止回阀流量特性 ⑺弹性止回阀适用温度 ⑻弹性止回阀电源电压和控制信号 ⑼弹性止回阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
