产品详细:

H76止回阀系列

产品型号：H76

用途及特点：

　　该产品由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

主要性能规范：

试验压力	公称压力（ MPa ）
	1.0	1.6	2.5	4.0	6.4	10.0
壳体试验	1.5	2.4	3.8	6.0	9.6	15.0
密封试验	1.1	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB（C）		CF8（P）		CF8M（R）
工作温度 / ℃	≤425		≤ 100		≤ 100
适用介质	水、蒸汽、油品		硝酸类		醋酸类

试验压力	公称压力（ MPa ）
试验压力	150Lb	300Lb	600Lb
壳体试验	3.0	7.5	15.0
密封试验	2.2	5.5	11.0
阀体材料	WCB（C）	CF8（P）	CF8M（R）
工作温度 / ℃	≤425	≤ 100	≤ 100
适用介质	水、蒸汽、油品	硝酸类	硝酸类

执行标准：

　　设计制造：JB/T8937 　　 API6D
　　结构长度：JB/T8937 　　 API6D
　　配管法兰：JB/T74 　　　　ANSI B16.5
　　试验与检验：JB/T9092-1999 API598

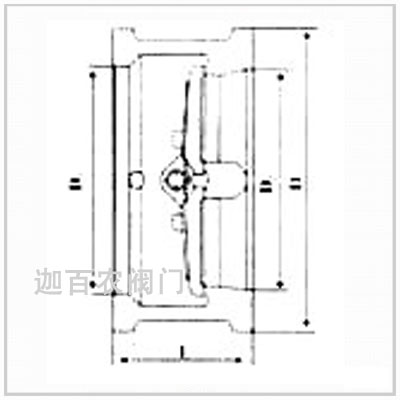

主要连接尺寸：

公称通径	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
公称通径	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260
DN200	127	275	127	275	127	287	127	293	165	313	165	324
DN250	146	330	146	332	146	343	146	355	213	364	213	394
DN300	181	380	181	387	181	403	184	450	229	424	229	458
DN350	184	440	184	447	184	460	222	478	-	-	-	-
DN400	191	492	191	498	191	518	232	549	-	-	-	-
DN450	203	542	203	558	203	568	-	-	-	-	-	-
DN500	219	597	219	620	219	624	-	-	-	-	-	-
DN600	222	698	222	734	222	734	-	-	-	-	-	-

公称通径	150Lb		300Lb		600Lb
公称通径	L	D	L	D	L	D
2	60	103	60	110	60	110
21/2	67	122	67	129	67	129
3	73	135	73	148	73	148
4	73	173	73	180	79	192
5	86	196	86	215	105	240
6	98	222	98	250	136	265
8	127	279	127	307	165	319
10	146	339	146	361	213	399
12	181	409	181	422	229	456
14	184	450	222	485	-	-
16	191	514	232	539	-	-
18	203	549	-	-	-	-
20	219	606	-	-	-	-
24	222	717	-	-	-	-

■订货须知:
⑴蝶式止回阀产品型号与名称 ⑵蝶式止回阀公称通径DN ⑶蝶式止回阀额定流量系数KV ⑷蝶式止回阀公称压力和压差 ⑸蝶式止回阀阀体和阀内组件材料 ⑹蝶式止回阀流量特性 ⑺蝶式止回阀适用温度 ⑻蝶式止回阀电源电压和控制信号 ⑼蝶式止回阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与迦百農閥門公司直接联系！
