  当前位置:首页--产品展示--止回阀--HH48X缓闭止回阀

  产品全称:HH48X缓闭止回阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:

   主要用于净水、源水、污水、海水等介质的供、排水管道上,安装在水泵出品处,用以截断介质的回流消除原子能坏性的水锤,保护和道、水泵的安全运行。其主要特点:1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。2、缓闭系统性能优良,不受管道中介质的影响,阀 瓣 先速关后缓闭,可防止破环性水锤。3、橡胶软密封,封闭性能好,耐磨损,使用寿命长。4、橡胶缓冲,启闭平稳,无震动,无噪音。5、比老式止回阀流阻小,有明显的节能效果。

■主要零件材料:
型 号
HH47X-10 HH48X-10 HH49X-10
HH47X-16 HH48X-16 HH49X-16
公称压力
PN1.0MPa
PN1.6MPa
公称通径
DN50~800mm
DN50~800mm
密封试验压力
1.1MPa
1.76MPa
壳体试验压力
1.5MPa
2.4MPa
主要零件材料
阀  体
灰铸铁或球墨铸铁
灰铸铁或球墨铸铁
阀  瓣
铝青铜
铝青铜
阀  杆
不锈钢
不锈钢
弹  簧
不锈钢
不锈钢
阀座密封面
橡胶
橡胶

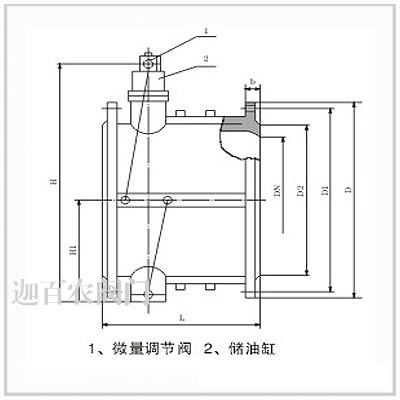

■主要外形尺寸:
公称通径DN
尺寸(mm)
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
210
8-ф23
8-M20
200
8
335
295
265
270
210
230
8-ф23
8-M20
250
10
390
350
320
305
240
250
12-ф23
12-M20
300
12
440
400
368
367
264
270
12-ф23
12-M20
350
14
500
460
428
422
294
290
16-ф23
16-M20
400
16
565
515
482
462
324
310
16-ф23
16-M22
450
18
615
565
532
497
351
330
20-ф25
20-M22
500
20
670
620
585
532
379
350
20-ф25
20-M22
600
24
780
725
685
607
434
390
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
800
32
1010
950
905
792
549
470
24-ф34
24-M30
■订货须知:
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
