一、结构及用途
止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。
二、主要零件材料
|
零件名称 |
材 料 |
1 |
阀 体 |
ASTM A351 CF8M |
2 |
阀 盖 |
ASTM A351 CF8M |
3 |
阀盖 |
ASTM A351 CF8M |
4 |
螺栓 |
S.S.316 |
5 |
插销 |
S.S.316 |
6 |
小薄片 |
PTF |
7 |
大薄片 |
PTF |
三、主要技术参数
称压力
(MPa) |
试验压力(MPa) |
适用温度(℃) |
适用介质 |
强度试验 |
密封试验 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介质 |
2.5 |
3.8 |
2.8 |

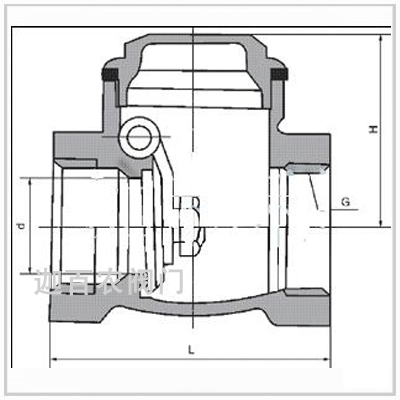

四、主要外形尺寸
公称通径 (mm) |
尺 寸(mm) |
d |
L |
H |
1/2" |
15 |
65 |
44 |
3/4" |
20 |
80 |
53 |
1" |
25 |
90 |
58 |
1-1/4" |
32 |
105 |
62 |
1-1/2" |
40 |
120 |
73 |
2" |
50 |
141 |
78 |
