  产品全称:静音止回阀|上海迦百农阀门制造有限公司


  产品详细:

HC42T静音止回阀结构及用途

  该阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,
压力损失小,阀瓣启闭
行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。该阀主要用于给水、排水
、消防、暖通系统,
可安装于水泵出口处,防止介质倒流及水锤对泵的损坏。

HC42T静音止回阀主要技术参数


公称压力
1.0
1.6
2.5
最高工作压力
1.0
1.6
2.5
密封试验压力
1.1
1.76
2.75
壳体试验压力
1.5
2.4
3.75
适用介质
介质温度
X<80℃, T≤150℃, H≤200℃

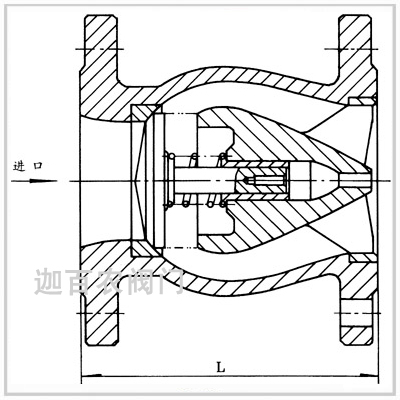

HC42T静音止回阀主要外形尺寸

公称通径
L
50
120
65
150
80
180
100
240
125
300
150
350
200
450
250
500
300
550
350
572
400
600
450
650
500
700

主要零件材料

零件名称
材料
阀体、导流体
铸铁、铸钢
阀座、轴瓦、阀瓣、轴
青铜或不锈钢
弹簧
不锈钢

注:法兰连接尺寸:铁制阀门按GB4216.4(5)-84标准,钢制阀门按GB/T9113.1-2000(RF)标准。



■订货须知:
⑴静音止回阀产品型号与名称 ⑵静音止回阀公称通径DN ⑶静音止回阀额定流量系数KV ⑷静音止回阀公称压力和压差 ⑸静音止回阀阀体和阀内组件材料 ⑹静音止回阀流量特性 ⑺静音止回阀适用温度 ⑻静音止回阀电源电压和控制信号 ⑼静音止回阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与迦百農閥門公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
