  当前位置:首页--产品展示--止回阀--H44美标止回阀

  产品全称:H44美标止回阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:

用途及特点:
     该产品严格按 API 6D 标准设计制造,销轴与阀瓣连接采用内装式结构,性能优良,密封可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

采用标准:
H44H/Y/W-150 、 300 、 400 、 600Lb
执行标准

设计制造: API 6D-2002
结构长度: ASME B16.10-1992
连接法兰: ANSI B16.5
试验与检验: API 598 、 API 6D

主要性能规范

试验压力/Mpa

公称压力( Lb )

150

300

400

600

壳体试验

3.0

7.5

10.2

15.0

密封试验

2.2

5.5

7.5

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6/WC9(V)

工作温度 / ℃

≤ 425

≤ 100

≤ 100

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

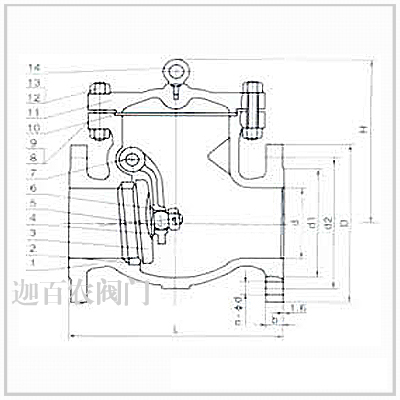

■主要外形尺寸:

公称通径

150Lb

300Lb

400Lb

600Lb

in

mm

L

H

L

H

L

H

L

H

11/2

40

165

130

241

135

241

135

241

160

2

50

203

135

267

145

292

145

292

170

21/2

65

216

145

292

170

330

170

330

180

3

80

241

175

318

210

356

210

356

245

4

100

292

200

356

260

406

260

432

290

5

125

330

255

400

295

457

295

508

320

6

150

356

320

444

325

495

325

559

360

8

200

495

380

533

380

597

380

660

430

10

250

622

440

622

440

673

440

787

505

12

300

698

480

711

520

762

520

838

555

14

350

787

530

838

540

889

540

889

595

16

400

864

580

864

590

902

590

991

680

18

450

978

620

978

670

1016

670

1092

780

20

500

978

655

1016

720

1054

720

1194

970

■订货须知:
⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
