H41X消声止回阀的详细资料：
一、结构及用途
消声止回阀安装于水泵出口处，可在水流倒流前先行快速关闭，避免产生水锤，水击声和破坏性冲击，以达到静音，防止倒法和保护设备的目的。广泛用于给排水、消防、暖通、工业系统。
二、主要零件材料
|
零件名称 |
阀体 |
密封圈 |
弹簧 |
|
材料 |
铸铁、铸钢、不锈钢 |
丁腈橡胶 |
不锈钢 |
三、主要技术参数
|
型号 |
公称压力
﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
|
壳体 |
密封 |
|
H41X |
1.0 |
1.5 |
1.1 |
≤80℃ |
水及弱腐蚀
性流体 |
|
1.6 |
2.4 |
1.76 |

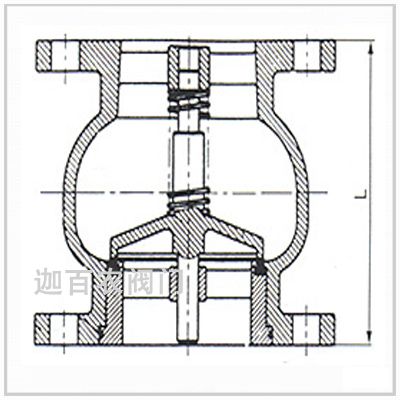

四、主要外形尺寸
|
型号 |
公称通径
﹝mm﹞ |
尺寸﹝mm﹞ |
|
L |
D |
K |
b |
Z-￠d |
|
H41X-10 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
350 |
380 |
500 |
460 |
30 |
16-22 |
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
H41X-16 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
600 |
510 |
840 |
770 |
48 |
20-36 |
|
