  当前位置:首页--产品展示--止回阀--锻钢止回阀
  产品全称:锻钢止回阀|上海迦百农阀门制造有限公司


  产品详细:

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）

NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 140 152 165 178 190 216
600Lb 165 190 216 229 241 292
H 150Lb～300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150Lb RF 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300Lb RF 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600Lb RF 5.9 7.4 10.4 16.2 17.5 28.3
BW 4.5 5.1 8.2 10.5 12.4 20.1


标准材质明细表
序号
零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 垫片 Corrugated SS+graphite SS+PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 销钉 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 Flexible Graphite PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/2" 11/4" 2"
L(RTJ) 900Lb～1500Lb 216 229 254 279 305 371
L1(BW) 900Lb～1500Lb 216 229 254 279 305 368
H(开) 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5


标准材质明细表
序号
零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A276 410 & 430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
5 密封螺母 A105 A182 F304 A182 F304(L) F316(L)
6 密封圈 A276 304L A276 316L
7 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
8 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
9 销钉 A276 420 A182 F304
10 填料 柔性石墨 PTFE
11 提升螺母 A194 2H A194 4 A194 8 A194 8M
12 填料压套 A276 420 A182 F304
13 填料压板 A216 WCB A351 CF8
14 螺母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A276-410
16 固定螺母 A194 2H A194 4 A194 8 A194 8M
17 手轮 A197
18 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
19 油嘴 Brass
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

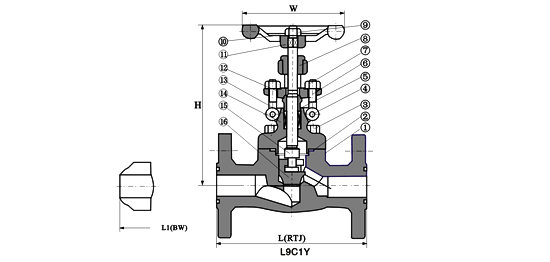

尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RTJ) 900Lb～1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H(OPEN) 900Lb～1500Lb 216 250 270 320 250 445
2500Lb 321 321 321 373 406 495
W 160 160 180 200 250 280
重量 900Lb～1500Lb 19.6 21.5 25.7 37.8 48.5 99.8
2500Lb 21.5 24.7 30.4 48.1 58.1 130.0


标准材质明细表
序号
零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
4 圆柱销 A276 420 A276 304
5 填料压套 A276 410 A182 F304(L) A182 F316(L)
6 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 螺母 A194 2H A194 4 A194 8 A194 8M
8 阀杆螺母 A276 410
9 螺母 A194 2H A194 4 A194 8 A194 8M
10 铭牌 SS
11 手轮 A197
12 填料压板 A216 WCB A351 CF8
13 填料 Flexible Graphite PTFE
14 阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
15 阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
16 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm）和重量（kg）
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RF)
L1(BW)		 150Lb 108 117 127 140 165 203
300Lb 152 178 203 216 229 267
600Lb 165 190 216 229 241 292
H(开) 150Lb～300Lb 166 171 207 240 258 330
600Lb 171 207 240 258 330 380
W 100 100 125 160 160 180
重量 150Lb RF 4.5 6.9 9.8 13.5 19.5 28.0
BW 2.3 3.6 7.8 8.2 12.0 15.0
300Lb RF 4.8 7.7 11.0 16.8 21.2 32.6
BW 2.8 4.0 8.5 9.2 12.6 16.8
600Lb RF 5.6 7.8 12.5 17.0 23.5 38.8
BW 3.4 4.7 9.2 10.5 13.3 18.9

标准材质明细表



序号
零件名称 CS to ASTM

AS to ASTM
SS to ASTM
Type A105 Type F22 Type F304(L) Type F316(L)
1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L)
2 垫片 Corrugated SS+graphite SS+PTFE
3
螺栓
 A193 B7 A193 B16 A193 B8 A193 B8M
4
销钉
 A276 420 A276 304
5
填料压套
 A276 410 A182 F304(L) A182 F316(L)
6
活节螺栓
 A193 B7 A193 B16 A193 B8 A193 B8M
7
螺母
 A194 2H A194 4 A194 8 A194 8M
8
阀杆螺母
 A276 410
9
螺母
 A194 2H A194 4 A194 8 A194 8M
10
铭牌
 SS
11
手轮
 A197

■订货须知:
⑴锻钢止回阀产品型号与名称 ⑵锻钢止回阀公称通径DN ⑶锻钢止回阀额定流量系数KV ⑷锻钢止回阀公称压力和压差 ⑸锻钢止回阀阀体和阀内组件材料 ⑹锻钢止回阀流量特性 ⑺锻钢止回阀适用温度 ⑻锻钢止回阀电源电压和控制信号 ⑼锻钢止回阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
销售热线：021-36320477   36320744    图文传真：021-36320744
