■产品简介: |
|
名称:锻钢法兰截止阀
型号:J41Y
材质:锻钢
|
| 锻钢法兰端截止阀150lb-600lb |
| ■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
TypeF22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
316夹柔性石墨Corrugated SS+graphit。 |
316夹PTFE SS+PTFE |
|
3 |
阀盖螺栓 |
A193 B7 |
A193 Bl6 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 |
|
9 |
螺母 |
A194 2H A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|
11 |
手轮 |
A197 |
|
12 |
填料压板 |
A216 WCB |
A351 CF8 |
|
13 |
填料 |
Flexible Graphite |
PTFE |
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 A276 304 A276 304(L) A276 316(L) |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢；ss=不锈钢 ；CS＝不锈钢 |

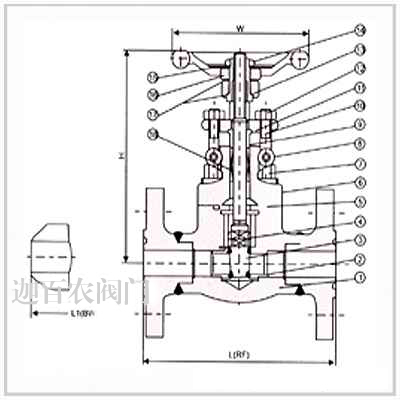

| ■尺寸(mm)和重量(kg)： |
|
NPS |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
L(RF)
L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
300 |
152 |
178 |
203 |
216 |
229 |
267 |
|
600 |
165 |
190 |
216 |
229 |
24l |
292 |
|
H(0PEN) |
150、300 |
166 |
171 |
207 |
240 |
258 |
330 |
|
600 |
171 |
207 |
240 |
258 |
330 |
380 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150 |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
|
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
|
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
|
300 |
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
|
600 |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
|
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13 3 |
18.9 | |
| 锻钢法兰端截止阀900lb-1500lb |
|
■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
TypeF22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
316夹柔性石墨Corrugated SS+graphit。 |
316夹PTFE SS+PTFE |
|
3 |
阀盖螺栓 |
A193 B7 |
A193 Bl6 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 |
|
9 |
螺母 |
A194 2H A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS |
|
11 |
手轮 |
A197 |
|
12 |
填料压板 |
A216 WCB |
A351 CF8 |
|
13 |
填料 |
Flexible Graphite |
PTFE |
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 A276 304 A276 304(L) A276 316(L) |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢；ss=不锈钢 ；CS＝不锈钢 |
| ■尺寸(mm)和重量(kg)： |
|
NPS |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
L(RF)
L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
300 |
152 |
178 |
203 |
216 |
229 |
267 |
|
600 |
165 |
190 |
216 |
229 |
24l |
292 |
|
H(0PEN) |
150、300 |
166 |
171 |
207 |
240 |
258 |
330 |
|
600 |
171 |
207 |
240 |
258 |
330 |
380 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150 |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
|
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
|
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
|
300 |
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
|
600 |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
|
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13 3 |
18.9 | |
| 锻钢法兰端截止阀900lb-1500lb |
| ■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeAl05 |
Type F22 |
Type F304(L) |
type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
316夹柔性石墨 |
316夹PTFE SS+PTFE |
|
3 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 |
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L1 |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 |
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 A194 8M |
|
10 |
铭牌 |
SS |
|
1l |
手轮 |
A197 |
|
12 |
填料压板 |
A216 WCB |
A351 CF8 |
|
13 |
填料 |
柔性石墨 Flexlble Graphite |
PTFE |
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢；ss=不锈钢 ；CS＝不锈钢 |
| ■尺寸(mm)和重量(kg)： |
|
NPS |
L/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
|
L(RTJ)
L1(BW) |
900～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
900～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(0PEN) |
207 |
207 |
240 |
258 |
330 |
355 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
|
BW |
5.2 |
10.0 |
14.6 |
1 5.8 |
20.5 |
27.8 | |
| 锻钢自密封截止阀900lb-2500lb |
| ■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
TypeA182 F22 |
Type F304(L) |
TypeF316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
阀杆 |
A182F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封环 |
A1 82 F304(L) |
|
F316L |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
圆柱销 Pin |
A276 420 |
A276 304 |
|
8 |
垫圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
不锈钢 +柔性石墨 |
PTFE |
|
11 |
填料压套 |
A276420 |
A182 F304 |
|
12 |
填料压板 |
A216WCB |
A35l CF8 |
|
13 |
活节螺栓 |
A19387 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A276 410 |
|
16 |
手轮 |
A197 |
|
17 |
铭牌 |
SS |
|
18 |
螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425。C |
-29℃～550℃ |
-29℃～1 80℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢：SS=不锈钢 |
| ■尺寸(mm)和重量(kg)： |
|
NPS |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H(开OPEN) |
900Lb～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
|
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900Lb～1500Lb |
15.5 |
16.9 |
18.9 |
28.9 |
34.3 |
52.8 |
|
2500Lb |
18.0 |
20.5 |
23.0 |
36.1 |
45.0 |
81.5 | |
|
