产品详细:

■产品简介:

名称:锻钢延长阀体阀门
规格:800lb
材质:锻钢
简单介绍：锻钢延长阀体阀门|上海锻钢阀门厂-上海迦百农锻钢延长阀体阀门优质产品,专业生产锻钢延长阀体阀门系列的锻钢阀门产品,包括锻钢延长阀体阀门的经营及锻钢延长阀体阀门的销售,本页包含锻钢延长阀体阀门的图片及锻钢延长阀体阀门的详细及锻钢延长阀体阀门技术和锻钢延长阀体阀门的参数。欢迎您来电咨询锻钢延长阀体阀门系列,锻钢延长阀体阀门产品的详细信息,服务热线：021－3632 0477 ，传真：021－3632 0744,锻钢延长阀体阀门种类有很多，不同锻钢延长阀体阀门的应用范围也会有细微的差别，而本公司将会为您提供全方位的解决方案。锻钢延长阀体阀门厂，锻钢延长阀体阀门系列, 锻钢延长阀体阀门,锻钢延长阀体阀门生产商, 锻钢延长阀体阀门,锻钢延长阀体阀门系列,锻钢延长阀体阀门代理商,锻钢延长阀体阀门系列, 锻钢延长阀体阀门,锻钢延长阀体阀门经销商。

■标准材质细表:

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276420	A276304	A276304(L)	A276316(L)
3	闸板	A182410&F430	A182F304	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀杆	A182F6	A276F304	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B16	A193B8	A193B8M
7	销钉	A276420		A276 304
8	活节螺栓	A193B7	A193B16	A193B8	A193B8M
9	螺母	A1942H	A1944	A1948	A1948M
10	锁紧螺母	A1942H	A1944	A1948	A1948M
11	手轮	A197
12	铭牌	SS
13	阀杆螺母	A276420
14	填料压板	A105	A182F11	A182F316(L)
15	填料压套	A276410		A182F304(L)	A182F316(L)
16	填料	柔性石墨		PTFE
17	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定CS=碳钢;AS=合金钢;SS=不锈钢。

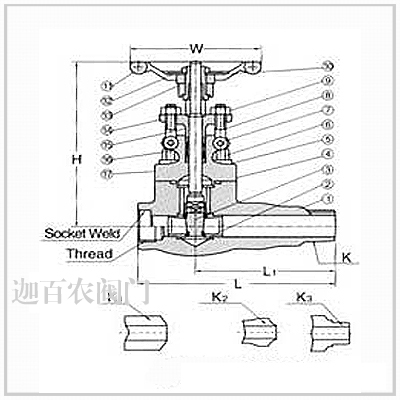

■尺寸(MM)和重量(KG)：

NPS	缩径.	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		10.75	10.75	10.75	120	127	127	152
L		147	147	153.5	175.5	187	187	222
H(开)		158	158	169	197	236	246	283
W		100	100	100	125	160	160	180
重量	螺栓式	3.1	2.9	3.4	5.5	7.8	8.3	13.4
重量	焊接式	2.8	2.6	3.1	5.1	7.4	7.6	12.1

■订货号代号说明：

连接代号	K	K1	K2	K3
连接代号	螺纹焊接端	斜面端	加强端	承插端

■订货须知:

⑴锻钢延长阀体阀门产品型号与名称 ⑵锻钢延长阀体阀门公称通径DN ⑶锻钢延长阀体阀门额定流量系数KV ⑷锻钢延长阀体阀门公称压力和压差 ⑸锻钢延长阀体阀门阀体和阀内组件材料 ⑹锻钢延长阀体阀门流量特性 ⑺锻钢延长阀体阀门适用温度 ⑻锻钢延长阀体阀门电源电压和控制信号 ⑼锻钢延长阀体阀门是否带附件

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！

销售热线：021-36320477 36320744 图文传真：021-36320744
