锻钢闸阀-欢迎访问上海迦百农阀门制造有限公司

产品详细:

■产品简介:

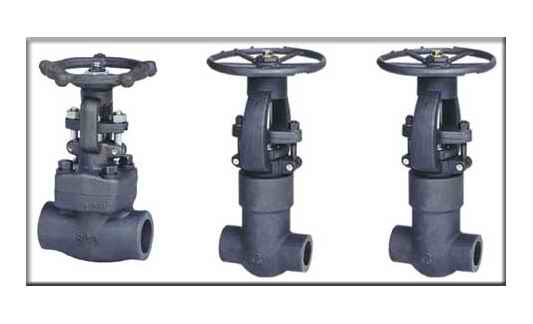

锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

■闸阀设计结构与说明特征 :

闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。

■采用以下结构：

全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1

锻钢闸阀 800lb

■标准材质明细表：

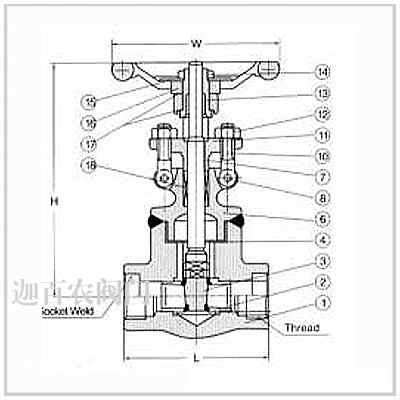

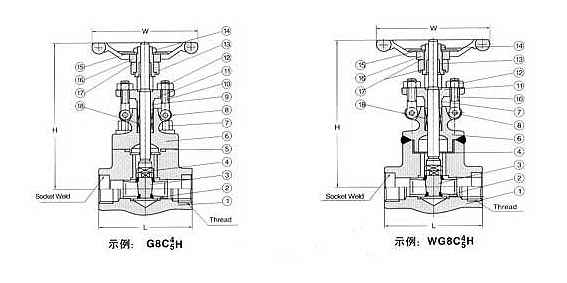

序号NO．	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号NO．	Part Name	TypeAl05	TypeF22	TypeF304(L)	TypeF316(L)
l	阀体	A105	A182F22	A1 82 F304(L)	A182 F316(L)
2	阀座	A276420	A276304	A276 304(L)	A276 316(L)
3	闸板	A276 430&410	A182F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182F304	A182 F304(L)	A182 F316m、
5	垫片	316夹柔性石墨		316夹SS+PTFE
6	阀盖	A105	A182F22	A182 F304(L)	A182 F316(L)
7	阀盖螺栓	A19387	A193816	A19388	A19388M
8	圆柱销	A276420		A182 F304
9	填料压套	A276410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A19387	A193816	A19388	A19388M
11	填料压板	A105	A182F11	A182 F304(L)	A182 F316(L)
12	螺母	A1942H	A1944	A1948	A194 8M
13	阀杆螺母	A276420
14	锁紧螺母	A1942H	A1944	A1948	A1948M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢；As=合金钢；Ss=不锈钢

锻钢闸阀 900lb-1500lb

■标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
NO．	Part Name	TypeAl05	Type F22	Type F304(L)	Type F316(L)
l	阀体	A105	A182 F22	A1 82 F304(L)	A182 F316fL)
2	阀座	A276420	A276 304	A276 304fL、	A276 316(L)
3	闸板	A276 430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹SS+PTFE
6	阀盖	A105	A182F22	Al 82 F304(L)	A182 F316(L)
7	阀盖螺栓	A19387	A193816	A19388	A19388M
8	圆柱销	A276420		A1 82 304
9	填料压套	A276410		A182 F304(L)	Al 82 F316(L)
10	活节螺栓	A19387	A193 B16	A193 B8	A19388M
1l	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
l2	螺母	A1942H	A1944	A194 8	A194 8M
l3	阀杆螺母	A276 420
14	锁紧螺母	A1942H	A1944	A194 8	A194 8M
l5	铭牌	SS
l6	手轮	A197
l7	润滑垫片	A47343l
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等		硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢；As=合金钢；ss=不锈钢

■尺寸(mm)和重量：

NPS		缩径	3/8	1/2	3/4	1	1 1/4	1 1/2	2	/
NPS		全径	/	3/8	1/2	3/4	1	1 1/4	1 1/2	2
L			92	111	11l	120	l20	140	l78	2l0
H(开0PEN)			169	197	197	236	246	283	330	354
W			100	125	125	160	160	l80	200	240
重量	螺栓式		2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
Weights	焊接式		2.4	4.2	4.0	6.3	8.7	12.1	17.2	22.0

自密封锻钢闸阀900lb-2500lb

■标准材质明细表:

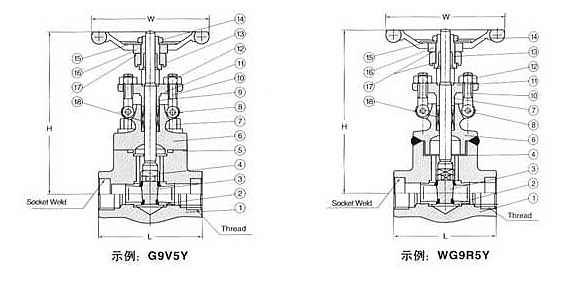

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	TypeAl05	TypeF22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	Al82 F304(L)	A182 F316(L)
2	阀座	A276420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A270430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105	A182 F304	A182 F304(L)	A182 F316(L)
6	密封环	A276 304L			A276 316(L)
7	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A19387 A193 B16		A19388 A193 B8M
9	圆柱销	A276 F420		A182 F304(L)
10	填料	柔性石墨 Flexible Graphite		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
l2	填料压套	A276 F420		A182 F304
13	填料压板	A216 WCB		A351 CF8
14	螺母	A194 2H	A194 4	A194 8	A194 8M
l5	阀杆螺母	A276-410
l6	轴承压盖	A194 2H	A194 4	A194 8	A194 8M
17	手轮	A197
l8	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
l9	黄铜油环	BFass
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客房需求的其它材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS＝合金钢；SS＝不锈钢

■尺寸(mm)和重量

NPS			1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
L	900-l500Lb		140	140	140	178	178	2l6
L	2500Lb		186	186	l86	232	232	279
H(开0PEN)			321	321	321	380	4l4	502
W			160	160	l80	200	250	280
重量		900-1500Lb	ll 5	10.8	1O.5	19.6	21.0	55 4
重量		2500Lb	12.3	11 6	10.8	26.0	28 4	60.0

■订货须知:

⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！

销售热线：021-36320477 36320744 图文传真：021-36320744
