■产品简介: |
锻钢低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。 |
| ■低温阀设计结构与特征: |
| 双正低温闸阀、截止阀、球阀符合 API602，MSS-SP-118和BS6364。检验与测试按API598，标记按MSS-SP-25。 |
| ■采用以下结构： |
全径或缩径
自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y) |

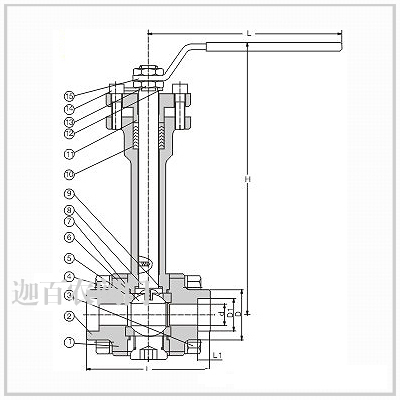

| 锻钢低温球阀800lb |
■标准材质明细表： |
序号 |
零件名称 |
CS to ASTM |
SS to ASTM |
Type A352 LF2 |
Type A352 LF3 |
Type F304(L) |
Type F304(L) |
1.2 |
阀体 /阀盖 |
type A352 LF2 |
Type A352 LF3 |
TypeF304(L) |
A182 F304(L) |
3 |
等长双头螺栓 |
A193L7+镀镉 |
A193 B8 |
A193 B8 |
A193 B8M |
4 |
螺母 |
A193L7+镀镉 |
A194 8 |
A194 8 |
A194 8M |
5.8 |
密封圈、垫片 |
RTFE+Cu粉/尼龙1010/PPL |
6 |
球体 |
A182 F304 |
A182 F304(L) |
A182 F304(L) |
A182 F31 6(L) |
7 |
阀杆 |
A182 F304 |
A182 F304(L) |
A182 F304(L) |
A182 F3l 6(L) |
9-10 |
止推片、填料 |
RTFE+Cu粉/尼龙1010/PPL，碳素纤维 |
11 |
压盖 |
A105 |
A351 CF8 |
12 |
定位片 |
A182 F321 |
13 |
扁螺母 |
A193L7+镀镉 |
A194 8 |
A194 8 |
A194 8 |
14 |
内六角螺栓 |
A193L7+镀镉 |
A193 B8 |
A193 B8 |
A193 B8 |
15 |
手柄 |
Q325A |
适用温度 |
≥ -40℃ |
≥ -101℃ |
≥-196℃ |
|
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢 |
| ■标准材质明细表: |
DN |
Inch |
L |
d |
Ll |
D |
D1 |
H |
W |
15 |
1/2 |
92 |
13 |
9.6 |
36 |
21.8 |
230 |
160 |
20 |
3/4 |
111 |
18 |
12.7 |
42 |
27.3 |
260 |
220 |
25 |
1 |
127 |
23 |
12.7 |
52 |
33.8 |
280 |
220 |
32 |
11/4 |
140 |
28 |
12.7 |
60 |
42.6 |
290 |
250 |
40 |
11/2 |
152 |
35 |
12.7 |
68 |
48.7 |
320 |
300 |
50 |
2 |
178 |
45 |
15.9 |
80 |
61.2 |
340 |
350 |
|
■订货须知: |
| ⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
