  当前位置:首页--产品展示--锻钢阀门--锻钢Y型阀门

  产品全称:锻钢Y型阀门|上海迦百农阀门制造有限公司


  产品详细:
产品简介:

    Y型锻钢阀有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。

可设计成"Y"型阀的有截止阀和止回阀



Y型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25。

采用以下结构:
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为针型、节流型、球型、止回型

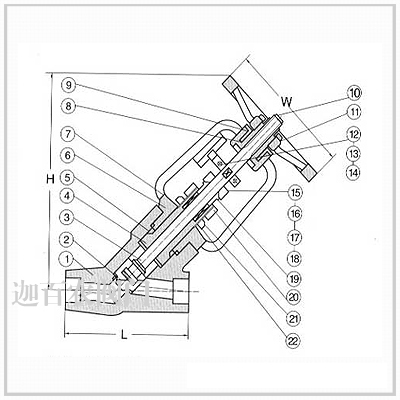

锻钢“Y”型 截止阀 800Lb



主要技术参数和性能指标:
序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A276 304
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料压套
A276410
A182F304(L)
A182F316(L)
9
填料压板
A216WCB
A351CF8
10
手轮
A197
11
铭牌
SS
12
螺母
A1942H
A1944
A1948
A1948M
13
阀杆螺母
A276410
14
螺母
A1942H
A1944
A1948
A1948M
15
活节螺栓
A193B7
A193B16
A193B8
A193B8M
16
销钉
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃~425℃
—29℃~550℃
—29℃~200℃
■主要外形尺寸:
NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L
98
111
120
140
140
170
H(开)
175
215
254
305
305
365
W
100
125
160
160
180
200
重量
5
6.3
7.6
9.8
13.8
14.0
锻钢“Y”型自密封截止阀 900Lb~2500lb



■主要外形尺寸:
序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
阀杆
A182 F6
A182F304(L)
A182F316(L)
4
密封螺母
A105
A182F304
A182F304(L)
A182F316(L)
5
填料
柔性石墨
PTFE
6
密封圈
F182F304L
A182F316(L)
7
提升螺母
A1942H
A1944
A1948
A1948M
8
填料压套
A276 420
A182 F304
9
填料压板
A216WCB
A351CF8
10
销钉
A276420
A182F304
11
活节螺栓
A193 B7
A193B16
A193B8
A1983 B8M
12
螺母
A1942H
A1944
A1948
A1948M
13
油嘴
A105
A182F22
A182F304(L)
A182F316(L)
14
阀杆螺母
A276 F410
15
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
16
铭牌
SS
17
锁紧螺母
A1942H
A1944
A1948
A1948M
18
手轮
A197
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
—29℃~425℃
—29℃~550℃
—29℃~200℃
■主要外形尺寸:
NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L
900Lb-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(开)
333
333
332
408
406
524
W
125
125
160
160
180
200
重量
900LB-1500LB
11.2
10.5
10.1
21.0
19.6
40.4
2500LB
12.3
11.6
10.8
28.0
26.4
43.8
■订货须知:
⑴锻钢Y型阀门产品型号与名称 ⑵锻钢Y型阀门公称通径DN ⑶锻钢Y型阀门额定流量系数KV ⑷锻钢Y型阀门公称压力和压差 ⑸锻钢Y型阀门阀体和阀内组件材料 ⑹锻钢Y型阀门流量特性 ⑺锻钢Y型阀门适用温度 ⑻锻钢Y型阀门电源电压和控制信号 ⑼锻钢Y型阀门是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
