产品详细:

■产品简介:

锻钢止回阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。

■止回阀设计结构与说明特征:

止回阀的设计与制造符合MSSP-118和ASME B 16.34。检验与测试按API598，标记按MSS-SP-25。

■采用以下结构：

全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASME B16.11 Socket weld ends to ASME B 16.11
螺纹连接端(NPT)符合ansi/asme B1.20.1

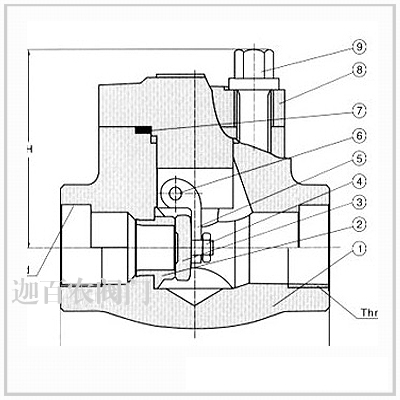

锻钢旋启式止回阀800lb 900lb-1500lb

■标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	TypeAl05	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	Al82 F316(L)
2	阀座	A276410	A276 304	A276 304(L)	A182 316(L)
3	旋启式阀瓣	A276420	A276 304	A276 304(L)	A276 316(L)
4	螺母	A194 2H	A194 4	A194 8	A197 8M
5	摇臂	A105	A182 F22	A182 F304 L	A182 F316(L)
6	圆柱销	A276 F22		A182 F304	A182 F316
7	吊耳	A105	A182 F22	A182 F304L	A182 F316(L)
8	垫片	316夹柔性石墨		SS+PTFE
9	阀盖	A105	A182 F22	Al82 F304L	Al82 F316(L)
10	螺栓	A193 B7	A193 B16	A193 BgM	A193 B8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢：AS=合金钢；SS=不锈钢

■尺寸(mm)和重量(kg)：

NPS		3/8	1/2	3/4	1	1 1/4	1 1/2	2
L	800Lb	79	79	92	111	120	120	140
L	900～1500Lb	92	111	111	120	120	140	178
H	800Lb	6l	61	78	84	101	120	133
H	900～1500Lb	79	79	79	97	105	120	140
重量	800Lb	1.1	1.0	1.9	3.9	4.5	7.3	10.0
重量	900～1500Lb	3.1	3.0	3.6	4.3	6.1	8.8	12.6

自密封旋启式止回阀 900lb-2500lb

■标准材质明细表：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	TypeAl05	Type F22	Type F304(L)	TypeF316(L)
1	阀座	A276 410	A276 304	A276 304(L)	A276 316(L)
2	圆柱销	A276 420		A182 F304	A182 F316
3	密封环		A276 304		A276 316(L)
4	自密封座	A105	Al82 F304	A182/F304(L)	A182 F316(L)
5	阀体	Al05	Al82 F22	A182/F304(L)	A182 F316(L)
6	阀盖	A105	Al82 F22	A182/F304	A182 F316(L)
7	提升螺母	A193 B7	A193 B16	A193 B8	A193 B8M
8	四开环	A276 420	Al 82 F304		A182 F316
q	吊耳	A105	A182 F22	A182 F304L	A182 F316(L)
10	摇臂	A 105	A182 F22	A182 F304L	A182 F316(L)
11	阀瓣	A276 420	F304	A182 F304(L)	F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃	-29℃～550℃	-29℃～1 80℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢

■尺寸(mm)和重量(kg)：

NPS		1/2″	3/4″	1″	1 1/4	1 1/2	2″
L	900～1500Lb	140	140	140	178	1 78	21 6
L	2500Lb	186	186	1 86	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500Lb	9.0	7.6	8.4	19.5	20.1	21.8

■订货须知:

⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件
