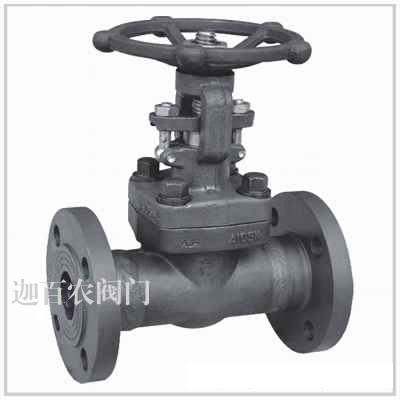

■产品简介: |
|
名称:锻钢法兰闸阀
型号:Z41Y |
| 锻钢法兰端闸阀150lb-600lb |
| ■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410&430 |
Al 82 F304 |
A1 82 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A1 82 F304(L) A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨Corrugated SS+graphite |
316夹PTFE SS+PTFE |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304fLl |
A182 F316(L) |
|
7 |
阀杆螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圆柱销 |
A276 420 |
A276 304 |
|
9 |
填料压套 |
A276 410 |
A182 F304(L) Al 82 F316(L) |
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|
16 |
手轮 |
A197 |
|
17 |
润滑垫片 |
A473 43l |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢 |

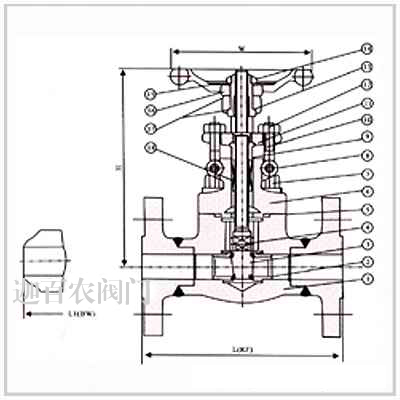

| ■尺寸(mm)和重量(kg)： |
|
NPS |
1/2 |
3/4 |
1 |
1 1/4 |
1 1 /2 |
2 |
|
L(RF)
L1(BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
|
H(0PEN) |
150,300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
1,5 |
20.3 |
|
BW |
2.8 |
3_3 |
5.4 |
7.1 |
8.2 |
12.5 |
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 | |
| 锻钢法兰端闸阀900lb-1500lb |
|
■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeA105 |
Type F22 |
type F304(L) |
Type F316(L) |
|
l |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410&403 |
A182 F304 |
A182 F304((L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨Corrugated SS+graphlte |
316夹PTFE SS+PTFE |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圆柱销 |
A276 420 |
A276 304 |
|
9 |
填料压套 |
A276 410 |
Al 82 F304(L) |
A182 F316(L) |
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F1l |
A182 F304(L) |
A182 F316(L) |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 420 |
|
14 |
销紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|
16 |
手轮 |
A197 |
|
17 |
润滑垫片 |
A473 431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢；ss=不锈钢 |
| ■尺寸(mm)和重量(kg)： |
|
NPS |
1/2 |
3/4 |
1 |
1 11/2 |
1 11/2 |
2 |
|
L(RTJ) |
900～1500Lb |
216 |
229 |
254 |
279 |
305 |
37l |
|
L1(BW) |
900～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(0PEN) |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
RTJ |
7.2 |
11.5 |
15.6 |
1 6.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
1 3.8 |
18.9 |
27.5 | |
| 法兰端压力自紧式闸阀900lb-2500lb |
| ■标准材质明细表: |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
TypeAl05 |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A276 410&430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
F316(L) |
|
6 |
密封环 |
A276 304L |
A276 316L |
|
7 |
阀盖 |
A105 |
A182 F22 |
Al 82 F304(L) |
A182 F316(L) |
|
8 |
活节螺栓 |
A193 B7 |
A193816 |
A193 B8 |
A193 B8M |
|
9 |
圆柱销 |
A276 F420 |
|
A182 F304 |
|
10 |
填料 |
柔性石墨 |
PTFE |
|
11 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
12 |
填料压套 |
A276 F420 |
A182 F304 |
|
13 |
填料压板 |
A216 WCB |
A351 CF8 |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A276-420 |
|
16 |
轴承压盖 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
17 |
手轮 |
A197 |
|
18 |
销紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
19 |
黄铜油杯 |
Brass |
|
适用介质 |
水、蒸气、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | |
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢；ss=不锈钢 ；CS＝不锈钢 |
| ■尺寸(mm)和重量(kg)： |
|
NPS |
1/2 |
3/4 |
1 |
1 1/4 |
11/2 |
2 |
|
L(RTJ) |
900～1 500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 |
|
H(OPEN) |
900～1 500Lb |
216 |
250 |
270 |
320 |
350 |
445 |
|
2500Lb |
321 |
321 |
321 |
373 |
406 |
495 |
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
重量 |
900～1500Lb |
19.6 |
21.5 |
25.7 |
37.8 |
48.5 |
99.8 |
|
2500Lb |
21.5 |
24.7 |
30.4 |
48.1 |
58.1 |
130.0 | |
|
