■产品简介: |
锻钢球阀有两种设计形式.一种是二片式结构,其中部螺纹连接,并以PTFE垫片密封;另一种是三片式结构,中部用螺栓栓结.根据所选的阀座与垫片/填料的材料不同,适应不同的工作温度和介质。 |
| ■球阀设计结构与说明特征: |
| 锻钢球阀符合MSS-SP-118与BS5352。检验与测试按API598/API6D，标记按MSS-SP-25。 |
| ■采用以下结构： |
全径/缩径
90度定位和带锁结构
特殊形式的“Y”头手柄
防火和防静电设计
一对相向的蝶形弹簧垫
防吹出阀杆
阀杆中部双重密封结构
螺栓、螺纹垫片密封阀盖
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1 |
| 锻钢球阀800Lb |
■标准材质明细表： |
序号 |
零件名称 |
CS ASTM |
SS ASTM |
Type A105N |
Type F304(L) |
Type F3316(L) |
1.4 |
阀体接体,阀盖 |
ASTM A105N |
A182 F304(L) |
A182 F316(L) |
2 |
内六角螺栓 |
A193 B7 |
A193 B8 |
A193 B8M |
5,8,10 |
密封圈 |
尼龙1010/RPFE+Cu粉/PPL |
6,7 |
球体阀杆 |
A182 F410 |
A182 F304(L) |
A182 F316(L) |
9 |
橡胶O型圈 |
氟橡胶 |
11 |
压套 |
A182 F410 |
A182 F304(L) |
A182 F316(L) |
13 |
手柄 |
A182 F321 |
14 |
螺母 |
A194 2H |
A194 8 |
A194 8 |
15 |
锁卡 |
A182 F321 |
|
| 注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢。 |

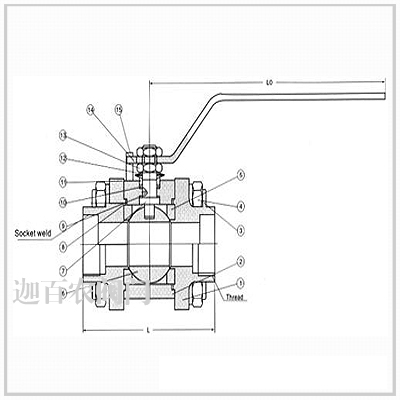

| ■主要外形尺寸： |
尺寸\口径 |
1/2″ |
3/4″ |
1″ |
11/2″ |
2″ |
L |
71 |
96 |
116 |
128 |
140 |
A |
21.8 |
27.1 |
33.8 |
48.7 |
61.1 |
NPT |
1/2″ |
3/4″ |
1″ |
11/2″ |
2″ |
LO |
108 |
146 |
178 |
178 |
200 |
H |
51 |
62 |
81 |
85 |
100 |
|
| 锻钢球阀 900Lb-1500Lb |
| ■标准材质明细表： |
序号 |
零件名称 |
CS ASTM |
SS ASTM |
Type A105N |
Type F304(L) |
Type F316(L) |
1,2 |
阀体接体,阀盖 |
ASTM A105N |
A182 F304(L) |
A182 F316(L) |
3 |
等长双头螺栓 |
A193 B7+镀镉 |
A193 B8 |
A193 B8M |
4 |
螺母 |
A194 2H+镀镉 |
A194 8 |
A194 8M |
5,8 |
密封圈/垫片 |
RTFE+Cu粉/尼龙1010/PPL |
6 |
球体 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
7 |
阀杆 |
A182 F410 |
A182 F304(L) |
A182 F316(L) |
9,10 |
止推片填料 |
RTFE+Cu粉/尼龙1010/PPL |
11 |
压套 |
A182 F410 |
A182 F304(L) |
A182 F316(L) |
12 |
蝶形弹簧 |
65Mn |
13 |
扁螺母 |
A194 B7+镀镉 |
A194 8 |
A194 8 |
14 |
手柄 |
Q235A |
15 |
圆柱销 |
A194 B7+镀镉 |
F316 |
F316 |
16 |
橡胶O型圈 |
氟橡胶 |
氟橡胶 |
氟橡胶 |
|
| ■主要性能规范： |
公称压力 |
900Lb |
1500Lb |
|
试验压力 |
强度试验 |
22.7 |
37.8 |
MPa |
密封试验 |
16.7 |
28.1 |
气密试验 |
0.6 |
0.6 |
最高工作温度 |
尼龙<80°C,PTEF<150°C,PPL<220°C |
适用介质 |
水、油品 |
|
| ■主要外形尺寸： |
尺寸\口径 |
1/2″ |
3/4″ |
1″ |
11/4″ |
2″ |
2″ |
L |
92 |
111 |
127 |
140 |
152 |
178 |
178A |
21.8 |
27.1 |
33.8 |
42.8 |
48.7 |
61.1 |
NPT |
9.6 |
12.7 |
12.7 |
12.7 |
12.7 |
15.9 |
LO |
123 |
160 |
160 |
195 |
195 |
250 |
H |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
■订货须知: |
| ⑴产品型号与名称 ⑵公称通径DN ⑶额定流量系数KV ⑷公称压力和压差 ⑸阀体和阀内组件材料 ⑹流量特性 ⑺适用温度 ⑻电源电压和控制信号 ⑼是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
| 销售热线：021-36320477 36320744 图文传真：021-36320744 |
