■产品简介: |
|
本电磁阀用于各种常温、高温、负压、低压、高压场合,适用于食用超净流体、腐蚀性流体、尤其是蒸汽、热水、导热油及抽真空管路的自动控制；广泛应用于医疗器械、服装设备、制药、制冷、暖通空调、电镀涂装、干燥设备、橡塑机械、食品饮料、自来水厂虹吸、环保水处理及真空设备等行业，是自动化控制工程、项目改造及设备配套的首选产品。
|
|
■产品结构特点： |
|
1.零压力亦能打开主阀，低压差流量大，适用范围广。
2.阀盖采用螺纹连接，拆装，维修方便。
3.采用特种不锈钢制作，适用于食用流体、超净流体及腐蚀性介质。
4.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性。
5.液体、气体、油品可混合使用，更加提高电磁阀的使用范围。
6.特殊场合可持续长时间通电，采用耐高温材料，介质流体温度可达220℃。
7.阀芯密封磨损可自动补偿，更加提高电磁阀的寿命和可靠性，经受二十年长期市场考验。 |
|
■主要技术参数： |
|
参数↓型号 → |
ZQDF-1 |
ZQDF-2 |
ZQDF-1Y |
ZQDF-2Y |
|
工作压力 (Mpa) |
-0.1～1.6（ 特殊可提供 4.0 6.4 Mpa ） |
|
介质种类 |
空气、煤气、真空等 |
过热蒸汽、高温汽体 |
水、油、液体 |
高温水、油品 |
|
介质温度（ ℃） |
≤60 |
≤220 |
≤60 |
≤220 |
|
额定电压（ V） |
AC：220V· DC：24V其它规格可作特殊订货 |
|
公称通径（ mm ） |
15 |
20 |
25 |
32 |
40 |
50 |
|
连接尺寸（ G） |
1/2″ |
3/4″ |
1″ |
1-1/4″ |
1-1/2″ |
2 ″ |
|
流量系数（ K v 值 ） |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
|
功率 |
AC |
32VA(13W) |
64VA(44W) |
|
DC |
20W |
30W |
| |
|
|
|
|
|
|
|
|
|
| |
|

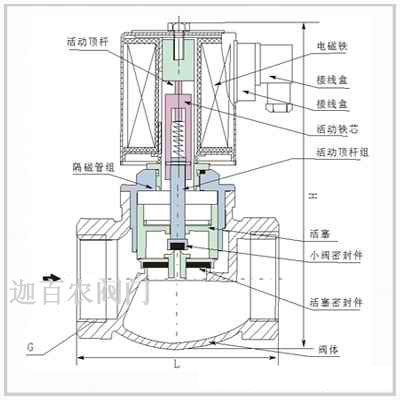

■安装尺寸： |
|
公称通径 DN |
内螺纹连接 |
|
内螺纹 |
外形尺寸 |
|
G |
H |
L |
|
15 |
1/2″ |
148 |
92 |
|
20 |
3/4″ |
148 |
92 |
|
25 |
1″ |
148 |
110 |
|
32 |
1-1/4″ |
182 |
120 |
|
40 |
1-1/2″ |
182 |
140 |
|
50 |
2″ |
192 |
162 | |
|
■特殊供货：防爆场合请选用防爆电磁阀，特殊型号标准如下。 |
|
型 号 |
ZQDF-N 带止回功能 |
BZQDF 带防爆装置 |
ZQDF-X 带远程信号反馈 |
ZQDF-K 常开式电磁阀 |
|
技术说明 |
阻止介质倒流，省去止回阀 |
用于易燃易爆环境，防爆等
EXm I/IIT4 dIIBT4 dIIBT3 |
反馈电磁阀启闭状态及介质流动情况的电信号 |
通电关闭、断电自动打开 | |
| ■安装说明: |
1．液用电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时液用电磁阀线圈向上，并保持垂直位置，液用电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；液用电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在液用电磁阀发生故障时，为了及时隔离液用电磁阀，并保证系统正常运行，最好安装旁路装置。
5．不要将液用电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型液用电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把液用电磁阀阀前后管子用支架固定，以防液用电磁阀工作时引起振动。
8．液用电磁阀前后管道上需装压力表，以便观察管道压力。 |
|
■订货须知: |
|
1．液用电磁阀订货时请注明型号，液用电磁阀公称通径，液用电磁阀公称压力，液用电磁阀工作介质，液用电磁阀工作压差，液用电磁阀介质温度，液用电磁阀电源电压，液用电磁阀介质粘度。
2．液用电磁阀开通时间达12小时或长时间通电，请选用常开式液用电磁阀。当使用环境周围有易燃易爆品，请选用防爆型液用电磁阀。 |
|
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
|
