  当前位置:首页--产品展示--电磁阀--直动电磁阀

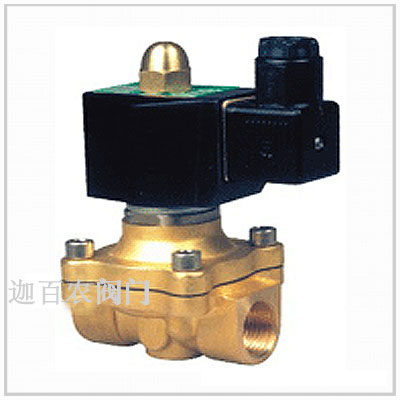

  产品全称:直动电磁阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:

直动式电磁阀二口二位式常闭,常开型,阀体为铜锻造,配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上产品为系列化生产,体积小、流量大,膜片可采用特殊材质,耐温达120℃,因此可用于热水流体。

主要技术参数和性能指标:
型号
ZS-2.5
ZS-4
ZS-10
ZS-15
ZS-20
ZS-25
ZS-35
ZS-40
ZS-50
使用流体
空气、水、油、热水、瓦斯
动作方式
直动式
型式
常闭式 常开式
流量孔径mm
2.5
4
16
20
25
35
40
50
C V 值
0.23
0.6
4.8
7.6
12
24
29
48
接管口径
1/8"
1/4"
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
使用流体粘度
20CST以下
使用压力
水(热水) :0~10 空气:0~10 油:0~5Kgf/cm2
最大耐压力
16kgf/cm2
介质温度
-5~120°C
使用电压范围
±10% 电压:AC220V AC110V DC24V 其它电压和工厂接洽
本体材质
黄铜 不锈钢
油封材质
NBR或VITON
■主要外形尺寸:
规格型号
长(L)mm
高(H)mm
接管螺纹
ZS-2.5
40.5
75
PT1/8" 1/4"
ZS-4
52.5
85.5
PT3/8"
ZS-10
69
117
PT3/8"
ZS-15
69
117
PT1/2"
ZS-20
73
123.5
PT3/4"
ZS-25
99
134.5
PT 1"
ZS-35
123
172
PT1 1/4"
ZS-40
123
172
PT1 1/2"
ZS-50
168
209
PT 2"
安装说明:
■1.直动电磁阀安装前应仔细阅读产品的使用说明书,查核产品是否完全符合使用要求,熟悉安装要点,做好准备工作。■2.安装时直动电磁阀线圈向上,并保持垂直位置,直动电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。■3.接管之前用0.3MPa的压力对管道充分冲洗,把管道中的金属粉末密封材料残留,锈垢等完全清除;直动电磁阀的工作介质应清洁无颗粒; 杂质,建议阀前安装过滤器,蒸汽管路安装疏水阀;直动电磁阀内件表面上的污物及过滤器,须定期清洁干净。■4.在直动电磁阀发生故障时,为了及时隔离直动电磁阀,并保证系统正常运行,最好安装旁路装置。■5.不要将直动电磁阀安装于管道低凹处,以免蒸汽冷凝水,杂质等沉淀在阀内而妨碍动作。■6.普通型直动电磁阀不可在易燃易爆危险场合使用。■7.在管道刚性不足情况下,建议把直动电磁阀阀前后管子用支架固定,以防直动电磁阀工作时引起振动。■8.直动电磁阀前后管道上需装压力表,以便观察管道压力。
■订货须知:
■1.直动电磁阀订货时请注明型号,直动电磁阀公称通径,直动电磁阀公称压力,直动电磁阀工作介质,直动电磁阀工作压差,直动电磁阀介质温度,直动电磁阀电源电压,直动电磁阀介质粘度。■2.直动电磁阀开通时间达12小时或长时间通电,请选用常开式直动电磁阀。当使用环境周围有易燃易爆品,请选用防爆型直动电磁阀。
因篇幅有限,欲知产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
