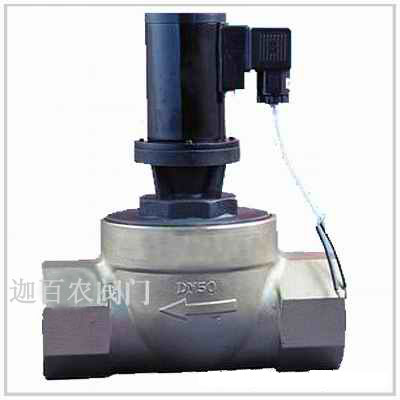

■产品简介: |
|
本产品由于启闭原理的独特性，产品除阀体以外，其它部件均选用进口高强度工程塑料制造。它具有不锈蚀、不结垢，同时由于它的先导孔和卸压孔是传统阀门的几十倍大，复位弹簧设置在水介质之外，所以它还具有不堵塞、使用寿命长等优点。安装后长期浸泡于水中，仍能正常使用，对保障各种智能型主动喷水灭火消防系统设备的使用起到不可替代的关键性作用。
本产品主要技术指标已通过“国家固定灭火系统和耐火构件质量监督检验中心”检测。本技术产品被中国工程建设标准协会指定为“大空间智能型主动喷水灭火系统设计、施工及验收规范”行业标准的专用配套。
|
|
■迦百农消防电磁阀与传统阀门的比较： |
|
项目 |
迦百农消防电磁阀 |
传统阀门 |
|
结构 |
1、先导孔和卸压孔大；
2、复位弹簧设置于阀盖外；
3、所有启闭部件均为工程塑料。 |
1、先导孔和 卸压孔小；
2、复位弹簧设置于阀盖内；
3、启闭部件均为金属件。 |
|
特点 |
1、启闭迅速(0.1秒可完全开启)；
2、不生锈、不结垢、不堵塞、耐腐蚀、密封性能
好、使用寿命长；
3、安装后，无需定期检修和清理管道；
4、长期浸泡于水介质中仍能正常使用。 |
1、启闭慢（4-10秒钟左右）；
2、易生锈、易结垢、易堵塞、易腐蚀、密封性能差、使
用寿命短；
3、安装后，需定期检修(每半年需检修一次并清洗管)；
4、长期浸泡于水介质中不能正常使用。 |
|
工作循环试验指标 |
在0.35MPa压力下利用电磁元件，能保持
10000次以上仍能正常工作循环而无损坏。 |
在0.35MPa压力下利用电磁元件，只能保
持5000次正常工作循环而无损坏。 | |
|
■消防电磁阀的主要技术参数： |
|
项目 |
说明 |
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
额定流量系数（Kv）≥ |
4 |
7 |
9 |
13 |
18 |
30 |
45 |
70 |
110 |
180 |
250 |
|
阀体、阀帽材质 |
黄铜、不锈钢 |
|
阀芯材质 |
高强度工程塑料 |
|
工作介质 |
清水 |
|
介质温度℃ |
5～70 |
|
环境温度℃ |
5~50 |
|
公称压力（MPa） |
1.6 |
|
工作压差（MPa） |
≥0.01 |
|
电源 |
AC220V DC24V |
|
连接方式 |
螺纹连接 法兰连接 |
|
反馈信号 |
具有开关反馈信号（订货时注明） | |
|
■电磁铁的主要技术参数： |
|
通径 |
电压 |
启动功率
（W） |
保持功率
（W） |
备注 |
|
DN15、20、25 |
AC220V |
200 |
3 |
电磁铁为双线圈动作，大功率起动，小功率保持工作。确保电磁阀工作的可靠性和稳定性。
|
|
DC24V |
60 |
15 |
|
DN32、40、50 |
AC220V |
350（475） |
10 |
|
DC24V |
85 |
20 |
|
DN65、80、100 |
AC220V |
350 |
10 |
|
DC24V |
85 |
20 |
|
DN125、150 |
AC220V |
350 |
10 |
| DC24V |
85 |
20 | |
|
■主要外形尺寸： |
|
公称通径DN |
连接方式 |
长×宽×高 |
|
15 |
G 1/2〞 |
65×47×116 |
|
20 |
G 3/4〞 |
78×55×147 |
|
25 |
G 1〞 |
100×66×174 |
|
32 |
G 1¼〞 |
130×94×210 |
|
40 |
G 1½〞 |
135×100×222.5 |
|
50 |
G 2〞 |
155×142×237 |
|
65 |
G 2½〞 |
203×170×305 |
|
80 |
法兰 |
280×205×427 |
|
100 |
法兰 |
300×237×485 |
|
125 |
法兰 |
325×280×535 |
|
150 |
法兰 |
350×315×600 |
|
以上产品尺寸数据，可能会产生变动，如有需要请购买时向我司查询 | |
| ■安装说明： |
| ■1．消防电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。■2．安装时消防电磁阀线圈向上，并保持垂直位置，消防电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。■3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；消防电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。■4．在消防电磁阀发生故障时，为了及时隔离消防电磁阀，并保证系统正常运行，最好安装旁路装置。■5．不要将消防电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。■6．普通型消防电磁阀不可在易燃易爆危险场合使用。■7．在管道刚性不足情况下，建议把消防电磁阀阀前后管子用支架固定，以防消防电磁阀工作时引起振动。■8．消防电磁阀前后管道上需装压力表，以便观察管道压力。 |
|
■订货须知: |
|
■1．消防电磁阀订货时请注明型号，消防电磁阀公称通径，消防电磁阀公称压力，消防电磁阀工作介质，消防电磁阀工作压差，消防电磁阀介质温度，消防电磁阀电源电压，消防电磁阀介质粘度。■2．消防电磁阀开通时间达12小时或长时间通电，请选用常开式消防电磁阀。当使用环境周围有易燃易爆品，请选用防爆型消防电磁阀。 |
|
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
|
