产品详细:

■产品简介:

零压力启动电磁阀用于各种常温、中温、常压、中压等场合,适用于纯净气体流体、尤其是空气、自来水、瓦斯、煤气、柴油、低压蒸汽、热水管路的自动控制；广泛应用于洗涤设备、生物制药、制冷、暖通空调、自来水厂及环保水处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。

■结构特点：

1.零压力亦能打开主阀，低压差流量大，适用范围广。

2.若是需要任意方向安装，请在订货前提出。

3.用耐温材料制作膜片、适用于低压蒸汽管路。

4.阀体采用黄铜和不锈钢热锻成型、体积小、外形美观。

5.液体、气体、油品可混合使用，更加提高电磁阀的使用范围。

6.采用进口合成橡胶密封材料，寿命长是同类产品的5倍以上。

7.采用德国进口Nass塑封线圈确保电磁阀的可靠性，防水、防潮，宜适用于长时间通电。

■主要技术参数：

参数 ↓ 型号 →

ZCW-1

ZCW-2

工作介质

水、空气、油、瓦斯、煤气

热水、低压蒸汽

介质温度（ ℃ ）

≤ 80

≤ 125

工作压力（ Mpa ）

0 ～ 1.0

0 ～ 1.6

额定电压（ V ）

AC:380 、 220 、 110 、 50HZ/60HZ DC:220 、 36 、 24 、 12

功率（ W ）

≤15

使用流体粘度

20CST 以下

使用电压范围

+ 10%

阀体材料

黄铜和不锈钢

密封材料

NBR或VITON

防护等级

IP65

公称通径（ mm ）

接管尺寸（ G ）

1/4″

3/8″

1/2″

3/4″

1″

1-1/4″

1-1/2″

2″

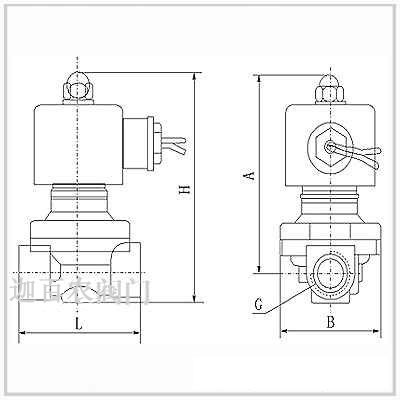

■主要外形尺寸：

型号	A	B	C	D	G
ZCW-2	66	30	75	40	1/8″
ZCW-3	66	30	75	40	1/4″
ZCW-04	66	30	75	40	1/4″
ZCW-08	74	32	85	52	3/8″
ZCW-10	101	57	117	69	3/8″
ZCW-15	101	57	117	69	1/2″
ZCW-20	107	57	123	73	3/4″
ZCW-25	111	74	134	99	1″
ZCW-32	140	90	170	119	1-1/4″
ZCW-40	142	95	172	123	1-1/2″
ZCW-50	172	123	209	168	2″

■安装说明:
1．ZCW零压启动电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时ZCW零压启动电磁阀线圈向上，并保持垂直位置，ZCW零压启动电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；ZCW零压启动电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在ZCW零压启动电磁阀发生故障时，为了及时隔离ZCW零压启动电磁阀，并保证系统正常运行，最好安装旁路装置。
5．不要将ZCW零压启动电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型ZCW零压启动电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把ZCW零压启动电磁阀阀前后管子用支架固定，以防ZCW零压启动电磁阀工作时引起振动。
8．ZCW零压启动电磁阀前后管道上需装压力表，以便观察管道压力。
■订货须知:
1．ZCW零压启动电磁阀订货时请注明型号，ZCW零压启动电磁阀公称通径，ZCW零压启动电磁阀公称压力，ZCW零压启动电磁阀工作介质，ZCW零压启动电磁阀工作压差，ZCW零压启动电磁阀介质温度，ZCW零压启动电磁阀电源电压，ZCW零压启动电磁阀介质粘度。
2．ZCW零压启动电磁阀开通时间达12小时或长时间通电，请选用常开式ZCW零压启动电磁阀。当使用环境周围有易燃易爆品，请选用防爆型ZCW零压启动电磁阀。
因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
