■产品简介: |
|
型号： ZCRB
公称通径：DN20-600
压力等级：PN0-16bar
材质：铸铁、铸钢、不锈钢 |
|
■应用范围： |
|
航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统，广泛用于城市或工厂易燃易爆介质管网安全保护，当发现事故隐患时快速切断，及时制止恶性事故发生。 |
|
■技术参数： |
|

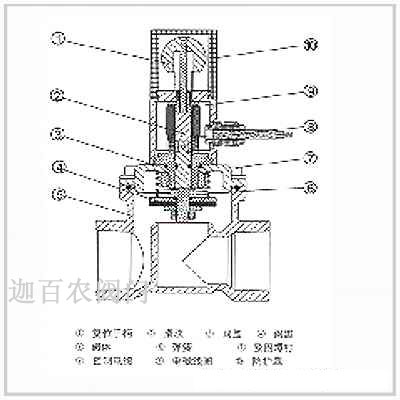

原理结构：直动活塞型、先导活塞型
控制方式：常开时不通电；通电关闭，手动打开
关闭速度：≤1秒
流体范围①：煤气、天然气、液化气、沼气、燃油等气体或液体
环境温度：-20~＋40℃(特制-40~+80℃)
流体温度：C1组：≤60℃；C3组：≤120℃
防爆等级：dⅡCT5、dⅡBT4(通径DN≥200mm)
标准电压：AC220V、DC24V (其它可特制)
电气连接：三芯防爆电缆引线
功率消耗：12VA（B01级）；25VA（B03级）；32VA（B06级、B10级）
防护等级③：德国标准DIN43650A（IP65） |
|
■主要外形尺寸： |
|
型号规格② |
通径DN[mm] |
阀体材质 |
工作压力[bar] |
Kv值[m3/h] |
内螺纹连接[mm] |
法兰连接[mm] |
|
G螺纹 |
L |
H |
L |
H |
D |
D1 |
n-d |
|
OK8120 |
20 |
铸铁、304不锈钢
|
B06级：0~6
B16级：0.3~16
|
5.0 |
3/4〃 |
85 |
130 |
96 |
170 |
Φ95 |
75 |
4-Φ12 |
|
OK8125 |
25 |
8.5 |
1〃 |
98 |
140 |
110 |
180 |
Φ106 |
85 |
4-Φ12 |
|
OK8132 |
32 |
15 |
1 1/4〃 |
120 |
150 |
128 |
200 |
Φ125 |
100 |
4-Φ14 |
|
OK8140 |
40 |
22 |
1 1/2〃 |
130 |
160 |
142 |
210 |
Φ138 |
110 |
4-Φ16 |
|
OK8150 |
50 |
35 |
2〃 |
150 |
180 |
158 |
230 |
Φ155 |
125 |
4-Φ17 |
|
OK8165F |
65 |
B01级：0~1
B03级：0~3
B06级：0~6
B10级：1~10 |
48 |
|
|
|
200 |
290 |
Φ176 |
145 |
4-Φ17 |
|
OK8180F |
80 |
75 |
|
|
|
220 |
320 |
Φ190 |
160 |
4-Φ17 |
|
OK81100F |
100 |
115 |
|
|
|
260 |
350 |
Φ210 |
180 |
8-Φ16 |
|
OK81150F |
150 |
铸铁 |
238 |
|
|
|
400 |
500 |
Φ280 |
240 |
8-Φ22 |
|
OK81200F |
200 |
铸钢、不锈钢 |
B0.05级：0~0.05;
(特制:0~6) |
|
|
|
|
495 |
|
Φ340 |
295 |
12-Φ22 |
|
OK81250F |
250 |
|
|
|
|
620 |
|
Φ405 |
355 |
12-Φ26 |
|
OK81300F |
300 |
|
|
|
|
700 |
|
Φ460 |
410 |
12-Φ26 |
|
OK81350F |
350 |
B0.05级：0~0.05; |
|
|
|
|
790 |
|
Φ520 |
470 |
16-Φ26 |
|
OK81400F |
400 |
|
|
|
|
915 |
|
Φ580 |
525 |
16-Φ30 |
|
OK81450F |
450 |
|
|
|
|
980 |
|
Φ640 |
585 |
20-Φ30 |
|
OK81500F |
500 |
|
|
|
|
980 |
|
Φ715 |
650 |
20-Φ33 |
|
OK81600F |
600 |
|
|
|
|
1300 |
|
Φ840 |
770 |
20-Φ36 | |
|
■安装说明: |
|
■1．燃气紧急切断电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。■2．安装时燃气紧急切断电磁阀线圈向上，并保持垂直位置，燃气紧急切断电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。■3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；燃气紧急切断电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；燃气紧急切断电磁阀内件表面上的污物及过滤器，须定期清洁干净。■4．在燃气紧急切断电磁阀发生故障时，为了及时隔离燃气紧急切断电磁阀，并保证系统正常运行，最好安装旁路装置。■5．不要将燃气紧急切断电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。■6．普通型燃气紧急切断电磁阀不可在易燃易爆危险场合使用。■7．在管道刚性不足情况下，建议把燃气紧急切断电磁阀阀前后管子用支架固定，以防燃气紧急切断电磁阀工作时引起振动。■8．燃气紧急切断电磁阀前后管道上需装压力表，以便观察管道压力。 |
| ■订货须知: |
| ■1．燃气紧急切断电磁阀订货时请注明型号，燃气紧急切断电磁阀公称通径，燃气紧急切断电磁阀公称压力，燃气紧急切断电磁阀工作介质，燃气紧急切断电磁阀工作压差，燃气紧急切断电磁阀介质温度，燃气紧急切断电磁阀电源电压，燃气紧急切断电磁阀介质粘度。■2．燃气紧急切断电磁阀开通时间达12小时或长时间通电，请选用常开式燃气紧急切断电磁阀。当使用环境周围有易燃易爆品，请选用防爆型燃气紧急切断电磁阀。 |
|
因篇幅有限，欲知产品的详细资料请与本公司直接联系！ |
|
销售热线：021-36320477 36320744 图文传真：021-36320744 |
