产品详细:

■产品简介:

ZCZH高温高压电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的首选产品。
①特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃
②不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一
④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作
⑤介质流体最高压力可分别提供4.0Mpa;

■主要技术参数和性能指标:

参数/型号	ZCZG				ZCZH
公称压力(MPa)	2.5				4.0
工作压力(MPa)	0.1～2.5				0.4～4.0
介质种类	轻油、蒸汽、热水
介质温度(℃)	≤250				≤400
电源电压	AC200V·DC24V其余规格可作特殊订货
公称通径(mm)	15	20	25	32	40	50	65	80	100
流量系数(Kv) 泄漏量(ml/min)	按 JB/T7352-94规定动按 JB/T7352-94.F规定
功率	130VA				480VA

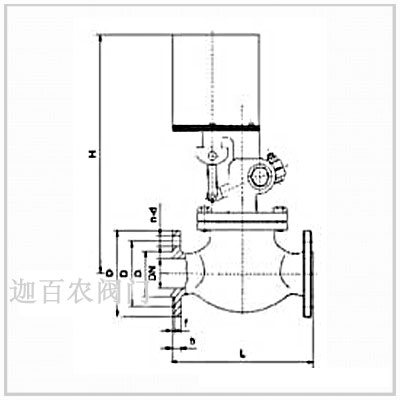

■主要外形尺寸：

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
15	160	298	95	65	39	45	16	4	2	4--Φ14
20	200	304	105	75	50	55	16	4	2	4--Φ14
25	200	304	115	85	57	65	16	4	2	4--Φ14
32	200	314	140	100	65	78	18	4	2	4--Φ18
40	260	433	150	110	75	85	18	4	3	4--Φ18
50	300	433	165	125	87	100	20	4	3	4--Φ18
65	340	460	185	145	109	120	22	4	3	4--Φ18
80	380	460	200	160	120	135	22	4	3	4--Φ18
100	430	461	235	190	149	160	24	4.5	3	4--Φ22

■安装说明：

1．ZCZH高温高压电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时ZCZH高温高压电磁阀线圈向上，并保持垂直位置，ZCZH高温高压电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；ZCZH高温高压电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在ZCZH高温高压电磁阀发生故障时，为了及时隔离ZCZH高温高压电磁阀，并保证系统正常运行，最好安装旁路装置。
5．不要将ZCZH高温高压电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型ZCZH高温高压电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把ZCZH高温高压电磁阀阀前后管子用支架固定，以防ZCZH高温高压电磁阀工作时引起振动。
8．ZCZH高温高压电磁阀前后管道上需装压力表，以便观察。

■订货须知:

1．ZCZH高温高压电磁阀订货时请注明型号，ZCZH高温高压电磁阀公称通径，ZCZH高温高压电磁阀公称压力，ZCZH高温高压电磁阀工作介质，ZCZH高温高压电磁阀工作压差，ZCZH高温高压电磁阀介质温度，ZCZH高温高压电磁阀电源电压，ZCZH高温高压电磁阀介质粘度。
2．ZCZH高温高压电磁阀开通时间达12小时或长时间通电，请选用常开式ZCZH高温高压电磁阀。当使用环境周围有易燃易爆品，请选用防爆型ZCZH高温高压电磁阀。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
