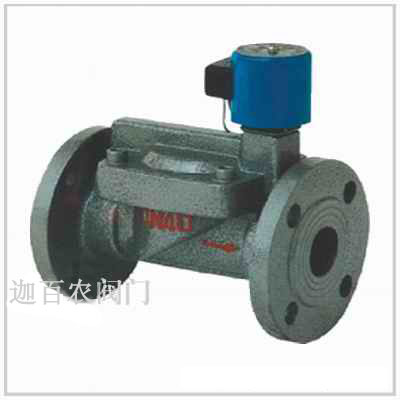

■产品简介: |
|
ZCT电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有启闭迅速，可靠性高等特点. |
| ■主要技术参数和性能指标: |
|
工作介质 |
水、粘度≤4"E 的油及其它非腐蚀性液体 |
|
介质温度℃ |
≤60 |
|
工作压力 MPa |
1.0 |
|
工作压差 MPa |
≥0.02 |
|
电源电压 |
AC220V其余规格可作特殊订货 |
|
使用寿命 |
按JB/T7352-94规定 |
|
额定流量系数 KV |
|
泄漏量 ml/min |
按JB/T7352-94·F规定 |
|
公称通径 mm |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功 耗 |
36VA |
50VA | |
|
■主要外形尺寸： |
|
公称通径
DN |
内螺纹连接 |
法兰连接 |
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
112 |
80 |
1/2 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
20 |
119 |
80 |
3/4 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
25 |
123 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
164 |
180 |
2 |
152 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
/ |
/ |
/ |
222 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
/ |
/ |
/ |
239 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
/ |
/ |
/ |
255 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 | |
| ■安装说明： |
|
1．ZCT电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时ZCT电磁阀线圈向上，并保持垂直位置，ZCT电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；ZCT电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在ZCT电磁阀发生故障时，为了及时隔离ZCT电磁阀，并保证系统正常运行，最好安装旁路装置。
5．不要将ZCT电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型ZCT电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把ZCT电磁阀阀前后管子用支架固定，以防ZCT电磁阀工作时引起振动。
8．ZCT电磁阀前后管道上需装压力表，以便观察。 |
|
■订货须知: |
| 1．ZCT电磁阀订货时请注明型号，ZCT电磁阀公称通径，ZCT电磁阀公称压力，ZCT电磁阀工作介质，ZCT电磁阀工作压差，ZCT电磁阀介质温度，ZCT电磁阀电源电压，ZCT电磁阀介质粘度。 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
