产品详细:

■产品简介:

ZBSF全不锈钢电磁阀工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可广泛地应用于纺织,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。本阀为分步动作直接导常闭电磁阀,线圈通电后衔铁先带动小阀开启,大阀在所形成的介质压差和电磁力的作用下面开启.线圈断电,衔铁部件复位,大小阀利用介质压力面紧密关闭。本阀为分步动作直接导常闭电磁阀,线圈通电后衔铁先带动小阀开启,大阀在所形成的介质压差和电磁力的作用下面开启.线圈断电,衔铁部件复位,大小阀利用介质压力面紧密关闭。

■主要技术参数和性能指标:

工作介质	腐蚀液体、超净液体、食用液体　ZBSF-1：气体用　ZBSF-1Y：液体用　　　　　　　　　　　　　　　ZBSF-2：气体用　ZBSF-2Y：液体用
介质温度℃	ZBSF-1(1Y)≤60℃　　ZBSF-2(2Y)≤200℃
工作压力 MPa	1.6
工作压差 MPa	0～1.6
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
额定流量系数 KV
泄漏量 ml/min	按JB/T7352-94·F规定
公称通径 mm	10	15	20	25	32	40	50
功　　耗	AC≤70VA

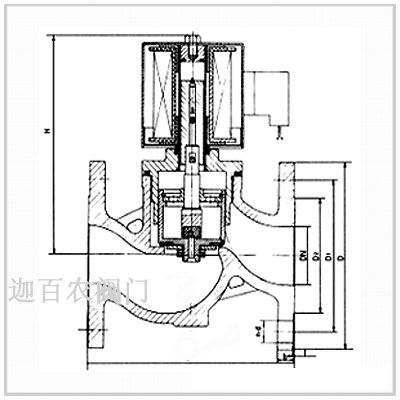

■主要外形尺寸：

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	90	60	41	14	2	4-φ14
15	115	148	95	65	46	14	2	4-φ14
20	115	148	105	75	56	16	2	4-φ14
25	125	148	115	85	65	16	3	4-φ14
32	150	182	140	100	76	18	3	4-φ18
40	160	182	150	110	84	18	3	4-φ18
50	190	192	160	125	99	20	3	4-φ18

■安装说明：

1．ZBSF全不锈钢电磁阀安装前应仔细阅读产品的使用说明书，查核产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2．安装时ZBSF全不锈钢电磁阀线圈向上，并保持垂直位置，ZBSF全不锈钢电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
3．接管之前用0.3MPa的压力对管道充分冲洗，把管道中的金属粉末密封材料残留，锈垢等完全清除；ZBSF全不锈钢电磁阀的工作介质应清洁无颗粒; 杂质，建议阀前安装过滤器，蒸汽管路安装疏水阀；进水电磁阀内件表面上的污物及过滤器，须定期清洁干净。
4．在ZBSF全不锈钢电磁阀发生故障时，为了及时隔离ZBSF全不锈钢电磁阀，并保证系统正常运行，最好安装旁路装置。
5．不要将ZBSF全不锈钢电磁阀安装于管道低凹处，以免蒸汽冷凝水，杂质等沉淀在阀内而妨碍动作。
6．普通型ZBSF全不锈钢电磁阀不可在易燃易爆危险场合使用。
7．在管道刚性不足情况下，建议把ZBSF全不锈钢电磁阀阀前后管子用支架固定，以防ZBSF全不锈钢电磁阀工作时引起振动。
8．ZBSF全不锈钢电磁阀前后管道上需装压力表，以便观察。

■订货须知:

1．ZBSF全不锈钢电磁阀订货时请注明型号，ZBSF全不锈钢电磁阀公称通径，ZBSF全不锈钢电磁阀公称压力，ZBSF全不锈钢电磁阀工作介质，ZBSF全不锈钢电磁阀工作压差，ZBSF全不锈钢电磁阀介质温度，ZBSF全不锈钢电磁阀电源电压，ZBSF全不锈钢电磁阀介质粘度。
2．ZBSF全不锈钢电磁阀开通时间达12小时或长时间通电，请选用常开式ZBSF全不锈钢电磁阀。当使用环境周围有易燃易爆品，请选用防爆型ZBSF全不锈钢电磁阀。
