  当前位置:首页--产品展示--安全阀--负压安全阀

  产品全称:负压安全阀|上海迦百农阀门制造有限公司


  产品详细:
真空负压安全阀
产品型号:YFA72W-10P/10R

  YFA72W适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

主要零部件材料


NO.
零件名称
YFA72W-P材料
YFA72W-R材料
1
阀体
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
2
阀座
1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
3
调节圈
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
阀盖
ZG1Cr18Ni9Ti
1Cr18Ni9Ti
5
阀杆
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
6
弹簧
50CrVA
50CrVA包覆氟塑料

工作温度
≤200℃
适用介质
YFA72W-10P适用于硝酸类介质
YFA72W-10R适用于醋酸类介质

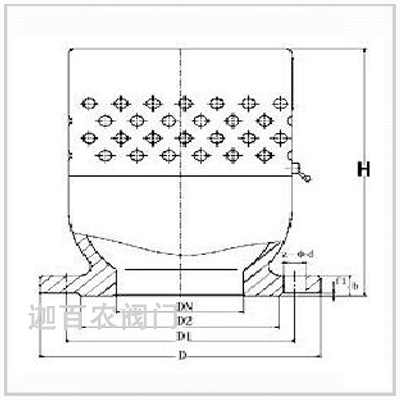

外形尺寸和连接尺寸

公称通径
尺寸
D
D1
D2
Z-ød
b
f1
H
15
95
65
45
4-14
14
2
110
20
105
75
55
4-14
16
2
130
25
115
85
65
4-14
16
2
150
32
140
100
78
4-18
18
2
180
40
150
110
85
4-18
18
3
200
50
165
125
100
4-18
20
3
221
80
200
160
135
4-18
22
3
245
100
220
180
155
8-18
22
3
253
125
250
210
185
8-18
24
3
280
150
285
240
210
8-23
24
3
329
200
340
295
265
8-23
26
3
377
250
395
350
320
12-23
28
3
440


■订货须知:
⑴负压安全阀产品型号与名称 ⑵负压安全阀公称通径DN ⑶负压安全阀额定流量系数KV ⑷负压安全阀公称压力和压差 ⑸负压安全阀阀体和阀内组件材料 ⑹负压安全阀流量特性 ⑺负压安全阀适用温度 负压安全阀电源电压和控制信号 ⑼负压安全阀是否带附件。

因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
