■产品简介: |
YFA72W适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启,吸入空气;当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。 |
■主要技术参数和性能指标: |
工作温度 |
≤200℃ |
适用介质 |
YFA72W-10P适用于硝酸类介质 |
YFA72W-10R适用于醋酸类介质 |
|
■主要零件材料: |
NO. |
零件名称 |
YFA72W-P材料 |
YFA72W-R材料 |
1 |
阀体 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
2 |
阀座 |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
3 |
调节圈 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
4 |
阀盖 |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
5 |
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
6 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
|

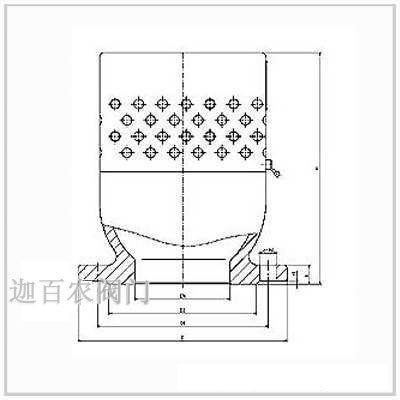

■主要外形尺寸: |
公称通径 |
尺寸 |
D |
D1 |
D2 |
Z-?d |
b |
f1 |
H |
15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
|
■安装说明: |
①各种真空负压安全阀都应垂直安装。
②真空负压安全阀出口处应无阻力,避免产生受压现象。
③真空负压安全阀在安装前应专门测试,并检查其官密封性。
④对使用中的真空负压安全阀应作定期检查。 |
■订货须知: |
⑴真空负压安全阀产品型号与名称 ⑵真空负压安全阀公称通径DN ⑶真空负压安全阀额定流量系数KV ⑷真空负压安全阀公称压力和压差 ⑸真空负压安全阀阀体和阀内组件材料 ⑹真空负压安全阀流量特性 ⑺真空负压安全阀适用温度 ⑻真空负压安全阀电源电压和控制信号 ⑼真空负压安全阀是否带附件 |
