■产品简介: |
AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。 |
■主要技术参数和性能指标: |
型号 |
公称压力 |
开启压力分级 |
工作温度(℃) |
适用介质 |
AY42H-160 YA802Y-160 |
16.0 |
6.3~16.0 |
200 |
水、油品等 |
AY42H-250 YA802Y-250 |
25.0 |
10.0~25.0 |
AY42H-400 YA802Y-400 YA802Y-600 |
40.0-60.0 |
20.0~60.0 | |

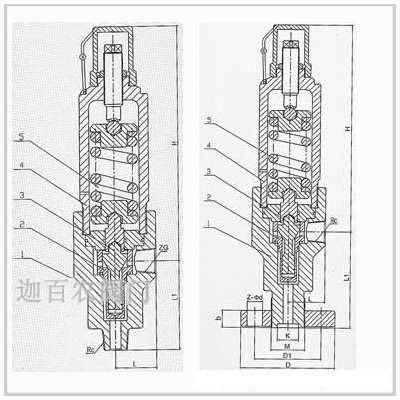

■主要零件材料: |
NO. |
零件名称 |
材料 |
1 |
阀体 |
碳钢 |
2 |
阀座 |
不锈钢 |
3 |
阀瓣 |
不锈钢 |
4 |
阀盖 |
焊接件 |
5 |
弹簧 |
50CrVA | |
■主要外形尺寸: |
型号 |
公称通径 |
尺寸 |
Rc |
ZG |
L |
L1 |
≈H |
YA802Y-600 |
15 |
1/2" |
1/2" |
52 |
90 |
250 |
25 |
1" |
1" |
52 |
113 |
275 |
40 |
11/2" |
11/2" |
52 |
157 |
336 | |
■主要外形尺寸: |
型号 |
公称通径 |
尺寸 |
D |
D1 |
K |
M |
Z-?d |
b |
L |
L1 |
Rc |
≈H |
AY42H-160 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 |
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 |
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
|
100 |
200 |
21/2" |
570 | |
■安装说明: |
①各种安全溢流阀都应垂直安装。 ②安全溢流阀出口处应无阻力,避免产生受压现象。 ③安全溢流阀在安装前应专门测试,并检查其官密封性。 ④对使用中的安全溢流阀应作定期检查。 |
■订货须知: |
⑴安全溢流阀产品型号与名称 ⑵安全溢流阀公称通径DN ⑶安全溢流阀额定流量系数KV ⑷安全溢流阀公称压力和压差 ⑸安全溢流阀阀体和阀内组件材料 ⑹安全溢流阀流量特性 ⑺安全溢流阀适用温度 ⑻安全溢流阀电源电压和控制信号 ⑼安全溢流阀是否带附件 |
