■产品简介: |
|
FA49H型防爆波安全阀，是一种用于消除管线中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单，使用时间长。 |
| ■主要技术参数和性能指标: |
|
公称压力：PN1.6～2.5MPa
公称通径：15～300
容气腔压力(占管道压力百分数) 50～70%
适用介质：无杂物的清水、污水
适用介质温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598 |
| ■主要零件材料： |
|
零件名称 |
阀体、阀盖 |
活塞 |
密封圈 |
|
主要材料 |
不锈钢 |
铸铜、不锈钢 |
丁腈橡胶 | |
|

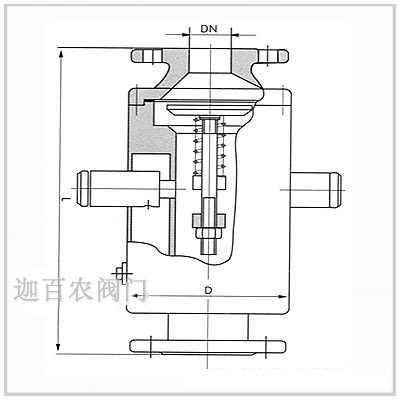

■主要外形尺寸： |
|
DN |
管径 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" |
|
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
1.6MPa |
200 |
300 |
320 |
340 |
350 |
365 |
465 |
|
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 |
|
DN |
管径 |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
|
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
|
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 | |
| ■安装说明： |
|
:①各种FA49H型防爆波安全阀都应垂直安装。
②FA49H型防爆波安全阀出口处应无阻力，避免产生受压现象。
③FA49H型防爆波安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的FA49H型防爆波安全阀应作定期检查。 |
|
■订货须知: |
| ⑴FA49H型防爆波安全阀产品型号与名称 ⑵FA49H型防爆波安全阀公称通径DN ⑶FA49H型防爆波安全阀额定流量系数KV ⑷FA49H型防爆波安全阀公称压力和压差 ⑸FA49H型防爆波安全阀阀体和阀内组件材料 ⑹FA49H型防爆波安全阀流量特性 ⑺FA49H型防爆波安全阀适用温度 ⑻FA49H型防爆波安全阀电源电压和控制信号 ⑼FA49H型防爆波安全阀是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
