【概述】 A41Y-160、320型适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。 【结构特点】 　 1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。 2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。 3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。 4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。 5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

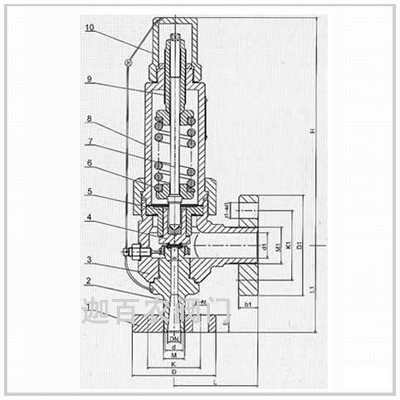

【安装说明】 1、安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。 2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。 3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。   【主要零部件材料】 NO 零件名称 A41Y-160材料 A41Y-160P材料 A41Y-160R材料 1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti 2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti 9 调整螺杆 45 2Cr13 2Cr13 10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti 阀座、阀瓣密封面 堆焊Co基硬质合金 外形尺寸和连接尺寸 型号 公称 通径 do d M D K Z-?d b d1 M1 D1 K1 Z1-?d1 b1 L L1 ≈H A41Y-160 (单法兰) 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85 20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85 25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85 A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350 50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380 A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285 40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350 50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380
