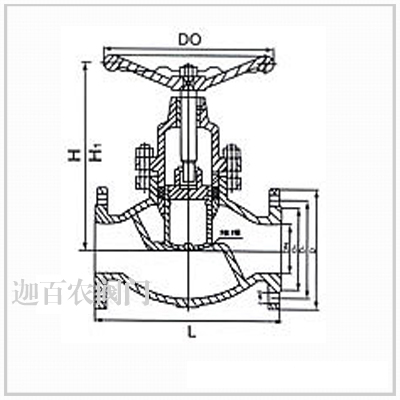

■主要外形尺寸: |
UJ41 |
H |
-150Lb美标柱塞截止阀 U41SM-150Lb美标柱塞阀: |
单位:mm |
W | |
Nps |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
L |
108 |
117 |
127 |
216 |
165 |
203 |
216 |
240 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
914 |
D |
89 |
98 |
108 |
133 |
127 |
152 |
178 |
190 |
229 |
254 |
279 |
343 |
406 |
483 |
533 |
597 |
D1 |
60.5 |
70 |
79.5 |
98.5 |
98.5 |
120.5 |
139.5 |
152.5 |
190.5 |
216 |
241.5 |
298.5 |
362 |
432 |
476.5 |
539.5 |
D2 |
35 |
43 |
51 |
63 |
73 |
92 |
105 |
127 |
157 |
186 |
216 |
270 |
324 |
381 |
413 |
470 |
b |
10 |
11 |
12 |
13 |
15 |
16 |
18 |
19 |
24 |
24 |
26 |
29 |
31 |
32 |
35 |
37 |
Z--φd |
4-15 |
4-15 |
4-15 |
4-19 |
4-19 |
4-19 |
4-19 |
4-19 |
4-19 |
8-22 |
8-22 |
8-22 |
12-25 |
12-25 |
12-29 |
16-29 | |
UJ41 |
H |
-10K日标柱塞截止阀 U41SM-10K日标柱塞阀: |
Y | |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
Nps |
1/2 |
/ |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
D |
95 |
100 |
125 |
135 |
140 |
155 |
175 |
185 |
210 |
250 |
280 |
330 |
D1 |
70 |
75 |
90 |
100 |
105 |
120 |
140 |
150 |
175 |
210 |
240 |
290 |
D2 |
52 |
58 |
70 |
80 |
85 |
100 |
120 |
130 |
155 |
185 |
215 |
265 |
b |
12 |
14 |
14 |
16 |
16 |
16 |
18 |
18 |
18 |
20 |
22 |
22 |
Z--φd |
4-15 |
4-15 |
4-19 |
4-19 |
4-19 |
4-19 |
4-19 |
8-19 |
8-19 |
8-23 |
8-23 |
12-23 | |
■安装说明: |
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收,产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可,不必拆洗和更换。 ②本柱塞阀可在任意位置安装,介质流动方向见阀体上箭头所示。 ③经过一段时间的使用,密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。 ④该柱塞阀严禁在冷热介质混合管道上使用. |
■订货须知: |
⑴日标柱塞阀产品型号与名称 ⑵日标柱塞阀公称通径DN ⑶日标柱塞阀额定流量系数KV ⑷日标柱塞阀公称压力和压差 ⑸日标柱塞阀阀体和阀内组件材料 ⑹日标柱塞阀流量特性 ⑺日标柱塞阀适用温度 ⑻日标柱塞阀电源电压和控制信号 ⑼日标柱塞阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
