■产品简介: |
|

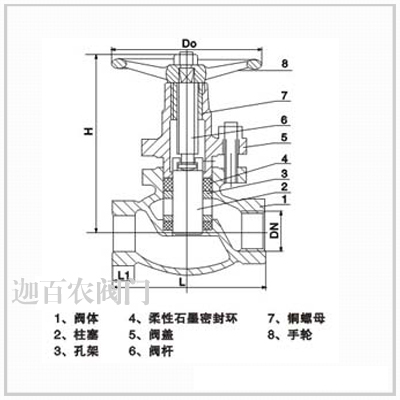

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。 |
| ■主要技术参数和性能指标: |
|
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
|
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
|
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm | |
| ■柱塞阀的实验压力 ： |
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1 PN |
|
低压气密封实验 |
气 |
0 5-0.7MPa | |
|
■主要外形尺寸： |
|
公称通径
DN(mm) |
U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 |
|
阀体长度
L |
接头长度
L1 |
接头长度
S |
手轮直径
Do |
管螺纹 G
(寸) |
关闭高度
H≈ |
开启高度
H1≈ |
重量
(kg) |
|
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
|
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
|
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
|
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
|
40 |
170 |
22 |
65 |
160 |
11/2 |
198 |
246 |
8.3 |
|
50 |
200 |
24 |
80 |
200 |
2 |
226 |
282 |
13.2 | |
| ■安装说明： |
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收，产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可，不必拆洗和更换。
②本柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。
③经过一段时间的使用，密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。
④该柱塞阀严禁在冷热介质混合管道上使用。 |
|
■订货须知: |
| ⑴内螺纹柱塞阀产品型号与名称 ⑵内螺纹柱塞阀公称通径DN ⑶内螺纹柱塞阀额定流量系数KV ⑷内螺纹柱塞阀公称压力和压差 ⑸内螺纹柱塞阀阀体和阀内组件材料 ⑹内螺纹柱塞阀流量特性 ⑺内螺纹柱塞阀适用温度 ⑻内螺纹柱塞阀电源电压和控制信号 ⑼内螺纹柱塞阀是否带附件 |
