■产品简介: |
|

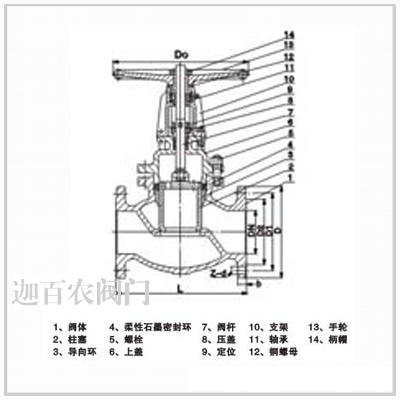

平衡式柱塞阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏.由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。 |
| ■平衡式柱塞阀的密封圈材料: |
|
本体 |
堆焊 |
|
304 |
316 |
Monel |
507钼 |
钴铬钨 |
钴铬钼 | |
| ■平衡式柱塞阀的上密封圈材料: |
|
聚四氟乙烯 |
|
含氟柔性石墨 |
|
对位聚苯 |
|
含碳纤维柔性石墨 | |
| ■平衡式柱塞阀的阀体材料: |
|
铸钢 |
不锈钢 |
含钼不锈钢 |
蒙乃尔 |
|
WCB |
CF8(304) |
CF8M(31 6) |
| |
| ■平衡式柱塞阀的实验压力： |
|
实验项目 |
实验介质 |
实验压力 |
|
压强实验 |
水 |
1.5PN |
|
高压密封实验 |
水 |
1.1PN |
|
低压气密封实验 |
气 |
0.5-0.7MPa | |
|
■主要外形尺寸：U46SM-16C P R UJ467-16C P R |
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
|
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
带伞齿轮转动 |
|
500 |
987 |
705 |
650 |
608 |
44 |
20-34 | |
| ■主要外形尺寸：U46SM-25C P R UJ467-25C P R |
|
DN |
L |
D |
01 |
D2 |
b |
Z-φd |
DO |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-25 |
450 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
400 |
914 |
610 |
550 |
505 |
48 |
16-34 |
750 |
|
450 |
987 |
660 |
600 |
555 |
50 |
20-34 |
带伞齿轮转动 |
|
500 |
987 |
730 |
660 |
610 |
52 |
20-41 | |
| ■安装说明： |
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收，产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可，不必拆洗和更换。
②本柱塞阀可在任意位置安装，介质流动方向见阀体上箭头所示。
③经过一段时间的使用，密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。
④该柱塞阀严禁在冷热介质混合管道上使用。 |
|
