  当前位置:首页--产品展示--柱塞阀--角式柱塞阀

  产品全称:角式柱塞阀|上海迦百农阀门制造有限公司


  产品详细:
产品简介:

     角式柱塞阀与直通式柱塞阀的工作原理完全相同,只不过是安装在管线中的位置不同,因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处,而角式柱塞阀正好装在这个部位,这样不但减少了接管弯头,安装方便,省工、省料等特点。

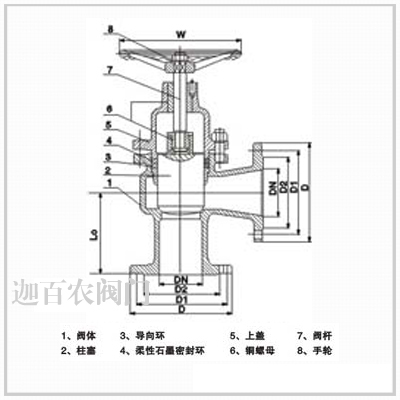

■主要外形尺寸:

DN(mm)/
尺寸 (mm)

U44SM-16C(P)            UJ44H-16C.P.R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

220

250

280

300

320

370

420

440

530

610

730

850

970

1100

W

100

100

120

140

160

180

200

240

280

320

350

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

D2

45

55

65

78

85

100

120

135

155

188

210

265

295

375

435

485

b

12

12

12

13

13

13

15

17

17

19

21

23

27

28

30

32

Z-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30



DN(mm)/
尺寸 (mm)

U44SM-25(P)           UJ44H-25C.P.R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

90

95

100

105

115

125

145

155

175

200

225

275

325

375

425

475

H

190

210

230

260

260

290

320

370

420

460

530

610

730

850

970

1100

W

100

100

110

140

160

180

200

240

280

320

350

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

D2

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

535

b

14

14

14

15

15

170

19

19

21

25

27

31

33

36

40

44

Z-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34

安装说明:
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收,产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可,不必拆洗和更换。
②本柱塞阀可在任意位置安装,介质流动方向见阀体上箭头所示。
③经过一段时间的使用,密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。
④该柱塞阀用于(t=50℃~250℃)的管道上,其效果最佳。
⑤该柱塞阀严禁在冷热介质混合管道上使用。
■订货须知:
⑴柱塞截止阀产品型号与名称 ⑵柱塞截止阀公称通径DN ⑶柱塞截止阀额定流量系数KV ⑷柱塞截止阀公称压力和压差 ⑸柱塞截止阀阀体和阀内组件材料 ⑹柱塞截止阀流量特性 ⑺柱塞截止阀适用温度 ⑻柱塞截止阀电源电压和控制信号 ⑼柱塞截止阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
