■主要技术参数和性能指标: |
型号 |
公称压力 (Mpa)
|
试验压力(Mpa) |
工作温度 (℃)
|
适用介质 |
强度(水) |
密封(水) |
气密封 |
U41SM-1.6 U11SM-1.6 UJ11H-1.6
|
1.6 |
2.4 |
1.8 |
0.6 |
≤250 |
蒸气、气 水、油品、煤气、天 然气、氨 碱、醋酸 铜、氨液 |
U41SM-2.5C |
2.5 |
4.0 |
2.8 |
≤300 |
U41SM-4.0C |
4.0 |
6.0 |
4.4 | |
■主要零件材料: |
零件 名称 |
材料 |
U41SM-1.6 |
|
U11SM-1.0 |
阀体 |
Ht200 WCB |
碳钢 |
柱塞 |
不锈钢 |
阀杆 |
密封圈 |
PTFE、石墨等 |
手轮 |
HT200 | |
■主要外形尺寸:U11SM-1.6 UJ11H-16C 25C P R |
DN |
G |
L |
L1 |
S |
H |
H1 |
D0 |
重量(公斤) |
15 |
1/2" |
90 |
14 |
32 |
120 |
148 |
80 |
1.8 |
20 |
3/4" |
100 |
16 |
36 |
140 |
174 |
80 |
2.2 |
25 |
1" |
120 |
18 |
46 |
165 |
207 |
100 |
3.0 |
32 |
11/4" |
140 |
20 |
55 |
175 |
215 |
120 |
5.0 |
40 |
11/2" |
170 |
22 |
65 |
196 |
246 |
180 |
8.0 |
50 |
2" |
200 |
24 |
80 |
213 |
268 |
180 |
11.0 | |

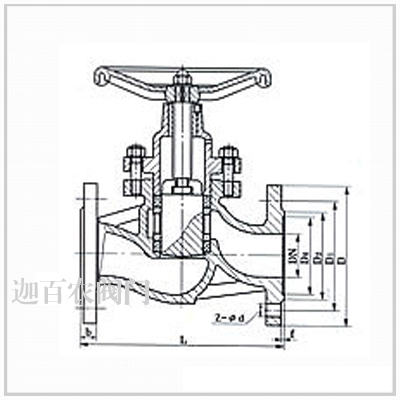

■主要外形尺寸:U41SM-1.6 U41SM-1.6P U41SM-1.6R |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
D0 |
重量 (公斤) |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
116 |
144 |
80 |
2.8 |
20 |
150 |
105 |
75 |
55 |
16 |
142 |
176 |
5 |
25 |
160 |
115 |
85 |
65 |
163 |
205 |
100 |
5.5 |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
182 |
227 |
120 |
8.5 |
40 |
200 |
145 |
110 |
85 |
210 |
260 |
180 |
12 |
50 |
230 |
160 |
125 |
100 |
20 |
230 |
286 |
15 |
65 |
290 |
180 |
145 |
120 |
250 |
310 |
200 |
22 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
269 |
340 |
240 |
32 |
100 |
350 |
215 |
180 |
155 |
24 |
278 |
356 |
43 |
125 |
400 |
245 |
210 |
185 |
26 |
332 |
440 |
375 |
65 |
150 |
480 |
280 |
240 |
210 |
28 |
8-23 |
434 |
562 |
85 |
200 |
600 |
335 |
295 |
265 |
30 |
12-23 |
498 |
660 |
460 |
150 |
250 |
650 |
405 |
355 |
320 |
38 |
540 |
660 |
220 |
300 |
750 |
460 |
410 |
360 |
650 |
680 |
285 | |
■主要外形尺寸:U41SM-2.5C U41SM-2.5P U41SM-2.5R |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
H1 |
D0 |
重量 (公斤) |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
116 |
144 |
80 |
3 |
20 |
150 |
105 |
75 |
55 |
142 |
176 |
5.2 |
25 |
160 |
115 |
85 |
65 |
163 |
205 |
100 |
5.5 |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
182 |
227 |
120 |
8.9 |
40 |
200 |
145 |
110 |
85 |
210 |
260 |
180 |
12.4 |
50 |
230 |
160 |
125 |
100 |
20 |
230 |
286 |
15 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
250 |
310 |
200 |
22.6 |
80 |
310 |
195 |
160 |
135 |
269 |
340 |
240 |
33 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
278 |
356 |
45 |
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
332 |
440 |
375 |
70 |
150 |
480 |
300 |
250 |
218 |
30 |
434 |
562 |
375 |
95 |
200 |
600 |
360 |
310 |
282 |
34 |
12-26 |
498 |
660 |
460 |
165 |
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
540 |
660 |
235 |
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
650 |
680 |
305 | |
■主要外形尺寸:U41SM-40C U41SM-40P U41SM-40R |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-φd |
H≈ |
H1≈ |
D0 |
重量 (公斤) |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
145 |
157 |
100 |
3.5 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-14 |
149 |
165 |
120 |
4.4 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-14 |
166 |
84 |
140 |
5.6 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
187 |
213 |
160 |
8.5 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
208 |
236 |
180 |
12.0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-18 |
234 |
268 |
220 |
16.0 |
65 |
290 |
180 |
145 |
120 |
110 |
22 |
4-18 |
284 |
330 |
240 |
22.0 |
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-18 |
314 |
358 |
280 |
32.0 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-23 |
365 |
427 |
320 |
46.0 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
401 |
475 |
360 |
70.0 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-25 |
415 |
505 |
400 |
93.0 |
200 |
600 |
375 |
320 |
282 |
260 |
38 |
8-30 |
508 |
626 |
450 |
185.0 |
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-34 |
590 |
740 |
500 |
275 |
300 |
750 |
510 |
450 |
408 |
364 |
46 |
12-34 |
1000 |
1160 |
560 |
340 | |
■安装说明: |
①本厂生产的柱塞阀出厂前均按GB/T13927-92进行试验、验收,产品出厂都具有合格证。使用时只需将外表及孔腔清洗干净即可,不必拆洗和更换。 ②本柱塞阀可在任意位置安装,介质流动方向见阀体上箭头所示。 ③经过一段时间的使用,密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可。同时更换时应防止柱塞和新装密封环裂痕和碰伤。 ④该柱塞阀严禁在冷热介质混合管道上使用。 |
■订货须知: |
⑴节能柱塞阀产品型号与名称 ⑵节能柱塞阀公称通径DN ⑶节能柱塞阀额定流量系数KV ⑷节能柱塞阀公称压力和压差 ⑸节能柱塞阀阀体和阀内组件材料 ⑹节能柱塞阀流量特性 ⑺节能柱塞阀适用温度 ⑻节能柱塞阀电源电压和控制信号 ⑼节能柱塞阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
