产品详细:

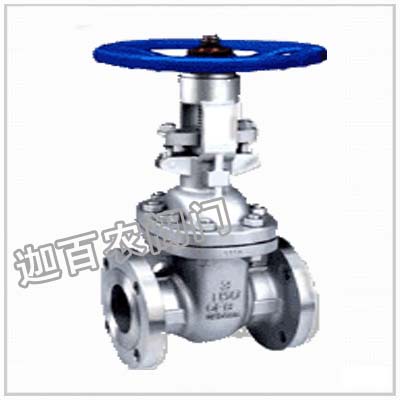

型号：Z41W
公称通径：In 1/2 "-24"
压力等级：10K-20K
材质：碳钢、不锈钢

主要零件材料

零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体/阀盖	CF8	CF3	CF8M	CF3M	WCB
闸板	CF8	CF3	CF8M	CF3M	WCB
阀杆	F304	F304L	F316	F316L	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
压盖	CF8	CF3	CF8M	CF3M	WCB
填料压环	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45

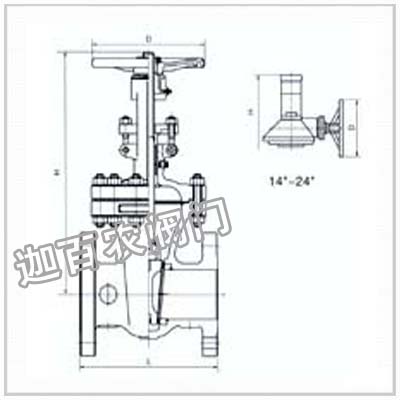

150Lb、10K 主要连接尺寸及重量

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	mm	188	202	225	252	277	323	347	383	457	632	762	895	895	1080	1295	1435	1626	1829	2175
D	mm	90	90	100	100	140	200	250	250	300	300	350	350	400	500	600	600	650	650	700
重量	kg	-	-	-	-	-	23	32	40	63	66	108	171	263	346	488	621	814	992	1492

300Lb、20K 主要连接尺寸及重量

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762	838	914	991	1143
H	mm	155	160	186	216	250	330	368	394	473	660	711	813	1003	1137	1489	1581	2017	2228	2650
D	mm	100	100	125	160	160	250	250	300	300	350	350	400	500	600	600	650	838	889	1092
重量	kg	3.7	4.3	7.1	-	13.1	30	36	61	77	106	153	286	412	576	886	1175	1301	1672	2562

400Lb 主要连接尺寸及重量

尺寸	inch	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
尺寸	DN	50	65	80	100	125	150	200	250	300	350	400
L	mm	292	330	356	406	457	495	597	673	764	826	902
H	mm	368	394	473	622	686	750	876	1041	1181	1588	1803
D	mm	250	300	300	350	400	400	500	600	650	700	700
重量	kg	35	47	65	90	153	250	390	535	886	960	1424

600Lb 主要连接尺寸及重量

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397
H	mm	155	160	186	216	250	510	554	559	712	826	995	1157	1373	1603	1930	2032	2286	2591	3124
D	mm	100	100	125	160	160	254	254	305	356	406	508	610	686	686	762	889	889	1118	1118
重量	kg	3.8	5.4	7.6	10	15	44	60	80	145	236	309	522	779	1108	1503	1939	2733	3214	4177

■订货须知:
⑴日标闸阀产品型号与名称 ⑵日标闸阀公称通径DN ⑶日标闸阀额定流量系数KV ⑷日标闸阀公称压力和压差 ⑸日标闸阀阀体和阀内组件材料 ⑹日标闸阀流量特性 ⑺日标闸阀适用温度 ⑻日标闸阀电源电压和控制信号 ⑼日标闸阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
