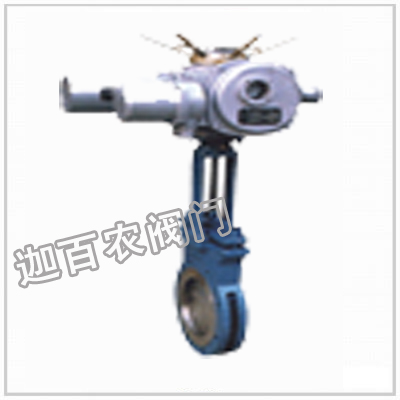

电动排渣闸阀-欢迎访问上海迦百农阀门制造有限公司

产品详细:

主要性能规范

型号	公称压力 PN（MPa）	试验压力p_s(MPa)			适用介质	工作温度（℃）
		壳体	密封（液）	密封（气）
PZ973H-10	1.0	1.5	1.1	0.6	渣水混合物、空气灰混合物	≤400
PZ973H-10C PZ973H-16C	1.6	2.4	1.8

主要零件材料

零件名称	阀体压盖	闸板阀杆	阀杆螺母	阀座
PZ973H-10	铸铁	不锈钢	青铜	不锈钢
PZ973H-10C PZ973H-16C	铸钢	不锈钢	青铜	不锈钢

公称压力 PN(MPa)	公称通径DN(mm)	尺寸(mm)									电动装置型号	公称转矩(N·m)	电动机功率(kW)	重量(kg)
公称压力 PN(MPa)	公称通径DN(mm)	L	D	D₁	D₂	b	n-φd	N-M	f	H	电动装置型号	公称转矩(N·m)	电动机功率(kW)	重量(kg)
1.0	50	65	165	125	95	14	2-φ18	2-M16	3	370	DZ10	100	0.25	58
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	64
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	72
	180	70	220	180	156	16	4-φ18	4-M16	3	780	DZ20	200	0.37	84
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	90
	200	80	340	295	266	18	4-φ22	4-M20	3	1033	DZ30	300	0.55	120
	250	86	395	350	320	18	6-φ22	6-M20	3	1080	DZ30	300	0.55	208
	300	92	445	400	370	18	8-φ22	4-M20	3	1170	DZ30	300	0.55	232
	350	100	505	460	428	18	10-φ22	6-M20	3	1250	DZ30	300	0.55	240
	400	110	565	515	480	20	8-φ26	8-M24	4	1332	DZ45	450	1.5	270
	450	120	615	565	530	22	10-φ26	10-M24	4	1480	DZ60	600	2.2	389
	500	130	670	620	565	24	10-φ26	10-M24	4	1530	DZ130	1200	3	440
1.6	50	65	165	125	99	14	2-φ18	2-M16	3	370	DZ10	100	0.25	60
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	68
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	74
	100	70	220	180	156	15	4-φ18	4-M16	3	780	DZ20	200	0.37	88
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	106
	200	80	340	295	266	16	8-φ22	4-M20	3	1033	DZ30	300	0.55	124
	250	94	405	355	319	18	8-φ22	4-M20	3	1080	DZ30	300	0.55	218
	300	98	460	410	370	18	6-φ26	6-M24	4	1170	DZ30	300	0.55	240
	350	100	520	470	429	18	8-φ26	8-M24	4	1250	DZ45	450	1.5	275
	400	110	580	525	485	20	10-φ30	6-M27	4	1332	DZ45	450	1.5	290
	450	120	640	585	548	22	10-φ30	10-M27	4	1480	DZ60	600	2.2	390
	500	130	715	650	609	24	10-φ33	10-M30	4	1530	DZ120	1200	3	460

■订货须知:
⑴电动排渣闸阀产品型号与名称 ⑵电动排渣闸阀公称通径DN ⑶电动排渣闸阀额定流量系数KV ⑷电动排渣闸阀公称压力和压差 ⑸电动排渣闸阀阀体和阀内组件材料 ⑹电动排渣闸阀流量特性 ⑺电动排渣闸阀适用温度 ⑻电动排渣闸阀电源电压和控制信号 ⑼电动排渣闸阀是否带附件。

因篇幅有限，欲知各产品的详细资料请与本公司直接联系！
