一、产品[弹性座封闸阀]的详细资料：
产品型号：RRHX
产品名称：弹性座封闸阀
产品特点：迦百农牌消防专用明杆弹性座封闸阀除具有弹性座封的优点之外，并可以较直观显示阀门开启程度，以便在较远外判别阀门的开度，及时采取相应措施，启闭迅速可靠，故常应用于防系统。RRHX弹性座封闸阀,弹性座封闸阀,座封闸阀。
二、主要零部件材料：
|
NO. |
零件名称 |
材质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中口垫 |
丁腈橡胶、三元乙丙 |
|
8 |
闸板 |
球墨铸铁+三元乙丙或丁睛橡胶 |
|
9 |
阀本 |
灰铸铁、球墨铸铁、铸钢 |
三、主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

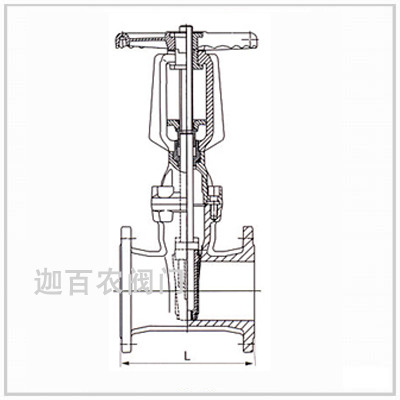

四、主要连接外型尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
Hmin（全关） |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
Hmax（全开） |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1013 |
1117 |
1655 |
1805 |
|
■安装说明: |
|
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的对夹球阀应直立安装。 |
|
|
■订货须知: |
| ⑴弹性座封闸阀产品型号与名称 ⑵弹性座封闸阀公称通径DN ⑶弹性座封闸阀额定流量系数KV ⑷弹性座封闸阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹弹性座封闸阀流量特性 ⑺弹性座封闸阀适用温度 ⑻弹性座封闸阀电源电压和控制信号 ⑼弹性座封闸阀是否带附件 |
