  当前位置:首页--产品展示--闸阀--WZ41H波纹管闸阀

  产品全称:WZ41H波纹管闸阀|上海迦百农阀门制造有限公司


Bb Os & Y型结构
制造标准:GB12235
结构长度:GB12221
对焊口标准:GB12224
试验标准:GB13927
Bb Os & Y structure
Manufacture:GB12235
Face to face:GB12221
Butt-welding:GB12224
Test:GB13927
公称压力
(nominal pressure)
1.6Mpa
2.5Mpa
4.0Mpa
密封试验(seal test)
1.8MPa
2.8MPa
4.4MPa
壳体强度(shell)
2.4MPa
3.6MPa
6.0MPa
适用温度
(suitabletemprature)
300℃

特点(features)

双层波纹管(double walls bellow seal)
维修方便(maintenance-free)
波纹管密封阀杆(spindle with bellow seal)
双重密封(secondary sealing)
位置指示(position indicator)
无升降手轮(non-rising handwheel)

用途(selection of possible applications)

工业(industry)
电站(power station)
废气净化厂(flue gas puerification plant)
天然气(gas supply)
真空装置(vacuum facilities)
氨(ammonia)
热水(hot water)
冷冻系统(cllling&freezing systme)
加热设备(heating technology)
蒸汽系统(steam system)

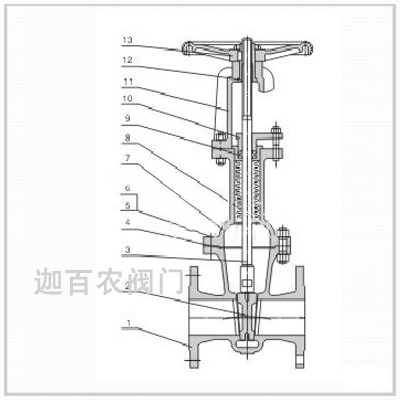

零件名称
parta name
阀体 body
阀盖 bonnet
阀杆 stem
闸板 disc
密封面
sealing face
填料 paking
WCB
WCB
WCB
13Cr
2Cr13
2Cr13
柔性石墨
GRAPHITE
STL
304
CF8
CF8
304
304
304
柔性石墨
GRAPHITE
STL
PTFE
316
CF8M
CF8M
316
316
316
柔性石墨
GRAPHITE
STL
PTFE
304L
CF3
CF3
316
304L
304L
柔性石墨
GRAPHITE
STL
PTFE
316L
CF3M
CF3M
316
316L
316L
柔性石墨
GRAPHITE
STL
PTFE

外形尺寸各连接尺寸 external and connection dimensions:

PN
DN
L
L1
D
D1
D2
B
f
F
D6
N-ф
△H
(STRODE)
1.6
15
130
80
95
65
45
14
2
-
-
4-14
13
20
150
90
105
75
55
14
2
-
-
4-14
17
25
160
110
115
85
65
14
2
-
-
4-14
22
32
180
127
135
100
78
16
2
-
-
4-18
29
40
200
156
145
110
85
16
3
-
-
4-18
34
50
230
170
160
125
100
16
3
-
-
4-18
43
65
290
-
180
145
120
18
3
-
-
4-18
50
80
310
-
195
160
135
20
3
-
-
8-18
58
100
350
-
215
180
155
20
3
-
-
8-18
78
125
400
-
245
210
185
22
3
-
-
8-18
105
150
480
-
280
240
210
24
3
-
-
8-23
112
200
600
-
335
295
265
26
3
-
-
12-23
150
2.5
15
130
80
95
65
45
16
2
-
-
4-14
13
20
150
90
105
75
55
16
2
-
-
4-14
17
25
160
110
115
85
65
16
2
-
-
4-14
22
32
180
127
135
100
78
18
2
-
-
4-18
29
40
200
156
145
110
85
18
3
-
-
4-18
34
50
230
170
160
125
100
20
3
-
-
4-18
43
65
290
-
180
145
120
22
3
-
-
8-18
50
80
310
-
195
160
135
22
3
-
-
8-18
58
100
350
-
230
190
160
24
3
-
-
8-23
78
125
400
-
270
220
188
28
3
-
-
8-25
105
150
480
-
300
250
218
30
3
-
-
8-25
112
200
600
-
360
310
278
34
3
-
-
12-25
150
4.0
15
130
80
95
65
45
16
2
4
40
4-14
13
20
150
90
105
75
55
16
2
4
51
4-14
17
25
160
110
115
85
65
16
2
4
58
4-14
22
32
180
127
135
100
78
18
2
4
66
4-18
29
40
200
156
145
110
85
18
3
4
76
4-18
34
50
230
170
160
125
100
20
3
4
88
4-18
43
65
290
-
180
145
120
22
3
4
110
8-18
50
80
310
-
195
160
135
22
3
4
121
8-18
58
100
350
-
230
190
160
24
3
4.5
150
8-23
78
125
400
-
270
220
188
28
3
4.5
176
8-25
105
150
480
-
300
250
218
30
3
4.5
204
8-25
112

■安装说明:

1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的国标波纹管闸阀应直立安装。


■订货须知:
⑴国标波纹管闸阀产品型号与名称 ⑵国标波纹管闸阀公称通径DN ⑶国标波纹管闸阀额定流量系数KV ⑷国标波纹管闸阀公称压力和压差 ⑸阀体和阀内组件材料 ⑹国标波纹管闸阀流量特性 ⑺国标波纹管闸阀适用温度 ⑻国标波纹管闸阀电源电压和控制信号 ⑼国标波纹管闸阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477   36320744    图文传真:021-36320744
