| 防霜式玻璃板液位计 |
| 产品型号：RHG5 |
概述：
HG5型防霜式玻璃板液位计是按原化工部HG5-1422-81标准生产的。
本液位计是用于化工、石油等工业低温设备的液位指示。
本液位计装有防霜翅片，从而可以透过防霜翅片清晰地观察到本体中的液位。
液位计两端装有针形阀，当玻璃板因发生意外事故而破裂时，针形阀能在容器压力的作用下自动关闭，以阻止容器内介质继续大量外流。
针形阀采用长颈结构，使阀门具有一定的绝热性能从而减少阀门的冷量损失。 |
特点：
●直读式
●结构简单、安全可靠
●经久耐用 |
结构原理：
应用玻璃板液位计测量介质液位均为连通其原理。防霜式玻璃板液位计除这一原理外，还应用物理学中温度梯度原理解决防霜问题，即当有一传递温度的材料接触低温源时，离低温源越远的地方，其温度越接近于周围环境温度，这就有效地解决了防霜问题。如果导温材料为透明的，这就解决了读数问题。HG5型防霜式玻璃板液位计上装有两块透明的有机玻璃翅片就是基于这原理而设置的，在翅片上即可显示容器的实际液位。 |
|
主要技术参数：
公称长度：580、920、1260、1940mm
公称压力：1.6MPa 连接法兰采用PN2.5 DN25
公称压力：4.0MPa 连接法兰采用PN6.4 DN25
上下针型阀的自动关闭压力≥0.2MPa
法兰标准HG20592～20637-97
使用温度℃ |
主体材料 |
翅片高度H(mm) |
涂色标志 |
材料类别 |
材料牌号 |
-20～0
-40～21
-70～41
-160～71 |
Ⅰ
Ⅱ
Ⅲ
Ⅳ |
20
16Mn
09Mn2V
1Cr18Ni9Ti |
50
100
150
200 |
灰
紫
深蓝
浅蓝 |
|

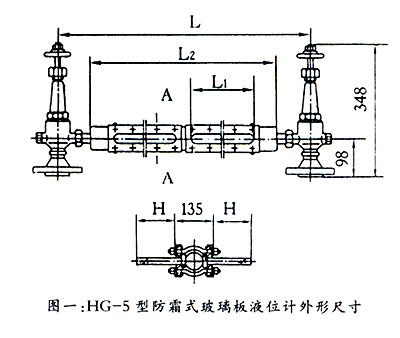

外形尺寸： |
 |
|
名称、型号、规格及标记：
产品规格及型号 |
图号 |
防霜液面计Ⅰ PN1.6 L=580 |
HG5-1422-81-1 |
L=920 |
-2 |
L=1260 |
-3 |
L=1600 |
-4 |
L=1940 |
-5 |
防霜液面计Ⅱ PN1.6 L=580 |
-6 |
L=920 |
-7 |
L=1260 |
-8 |
L=1600 |
-9 |
L=1940 |
-10 |
防霜液面计Ⅲ PN1.6 L=580 |
-11 |
L=920 |
-12 |
L=1260 |
-13 |
L=1600 |
-14 |
L=1940 |
-15 |
防霜液面计Ⅳ PN1.6 L=580 |
-16 |
L=920 |
-17 |
L=1260 |
-18 |
L=1600 |
-19 |
L=1940 |
-20 |
附表
产品规格及型号 |
图号 |
防霜液面计Ⅰ PN1.6 L=580 |
HG5-1422-81-21 |
L=920 |
-22 |
L=1260 |
-23 |
L=1600 |
-24 |
L=1940 |
-25 |
防霜液面计Ⅱ PN1.6 L=580 |
-26 |
L=920 |
-27 |
L=1260 |
-28 |
L=1600 |
-29 |
L=1940 |
-30 |
防霜液面计Ⅲ PN1.6 L=580 |
-31 |
L=920 |
-32 |
L=1260 |
-33 |
L=1600 |
-34 |
L=1940 |
-35 |
防霜液面计Ⅳ PN1.6 L=580 |
-36 |
L=920 |
-37 |
L=1260 |
-38 |
L=1600 |
-39 |
L=1940 |
-40 |
|
