■产品简介: |
|
A21F、A21H-C型适用于工作温度≤200℃的空气、氨、石油气……等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。 |
| ■主要零件材料： |
|
NO. |
零件名称 |
A21H-C/A21F材料 |
A21W-P/A21F-P材料 |
A21Y-R材料 |
|
1 |
管接头 |
20 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
2 |
管接头螺母 |
35 |
2Cr13 |
1Cr18Ni9Ti |
|
3 |
阀座 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
阀瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
1Cr18Ni12Mo2Ti |
|
6 |
弹簧座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
8 |
锁紧螺母 |
Q235-A |
ZG230-450 |
1Cr18Ni9Ti |
|
9 |
弹簧导向垫 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
调节螺母 |
Q235-A |
2Cr13 |
1Cr18Ni12Mo2Ti |
| |
密封面材料 |
"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体 |
|
|

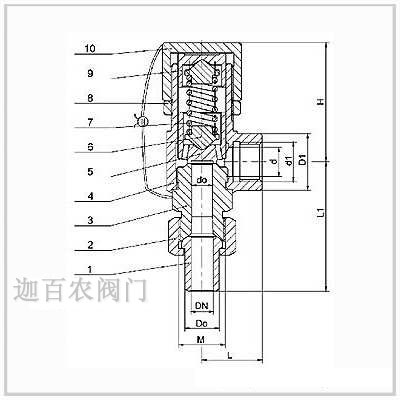

■主要外形尺寸： |
|
型号 |
公称通径 |
do |
d |
Do |
M |
d1 |
D1 |
L |
L1 |
≈H |
|
KA21-16C
A21H-16C
A21H-40
A21W-16P
A21W-40P
KA21-16P |
15 |
12 |
15 |
20 |
M27×1.5 |
G1/2" |
30 |
35 |
76 |
66 |
|
20 |
16 |
20 |
25 |
M33×1.5 |
G3/4" |
35 |
40 |
87 |
68 |
|
25 |
18 |
25 |
31 |
M39×1.5 |
G1" |
40 |
50 |
100 |
105 |
|
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P |
15 |
10 |
15 |
25 |
M39×1.5 |
G1" |
44 |
50 |
100 |
66 |
|
20 |
10 |
20 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
68 |
|
25 |
12 |
25 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
105 |
|
A21W-160/160P |
15 |
8 |
20 |
/ |
M24×2 |
G1" |
44 |
50 |
100 |
261 |
|
20 |
8 |
25 |
/ |
M33×2 |
G1" |
44 |
50 |
100 |
261 |
|
25 |
8 |
28 |
/ |
M36×2 |
G1" |
44 |
50 |
100 |
285 |
|
| ■安装说明： |
|
①各种弹簧微启式外螺纹安全阀都应垂直安装。
②弹簧微启式外螺纹安全阀出口处应无阻力，避免产生受压现象。
③弹簧微启式外螺纹安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的弹簧微启式外螺纹安全阀应作定期检查。 |
|
■订货须知: |
| ⑴弹簧微启式外螺纹安全阀产品型号与名称 ⑵弹簧微启式外螺纹安全阀公称通径DN ⑶弹簧微启式外螺纹安全阀额定流量系数KV ⑷弹簧微启式外螺纹安全阀公称压力和压差 ⑸弹簧微启式外螺纹安全阀阀体和阀内组件材料 ⑹弹簧微启式外螺纹安全阀流量特性 ⑺弹簧微启式外螺纹安全阀适用温度 ⑻弹簧微启式外螺纹安全阀电源电压和控制信号 ⑼弹簧微启式外螺纹安全阀是否带附件 |
| 因篇幅有限，欲知各产品的详细资料请与本公司直接联系！ |
