Yk43X/F/Y型氨气减压阀

结构特点和用处

      本系列减压阀属于氨气减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
      本产品主要用于气体管路，如空气、氮气、氧气、氢气、氨气、氩气、煤气、液化气、天然气等气体。

主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	X/F(聚四氟乙稀/橡胶)：O渗漏      Y(硬密封)：按GB12245-1989

*：壳体试验不包括膜片、顶盖

主要零件材料

零件名称 零件材料 阀体 阀盖 底盖 WCB/FCB* 阀座 阀盘 2Cr13/304* 缸套 2Cr13/25(镀硬铬)/304* 活塞 2Cr13/铜合金/铜合金* 活塞环 合金铸铁/对位聚苯* 导阀座 导阀杆 2Cr13/304* 膜片 1Cr18Ni9Ti 主阀 导阀弹簧 50CrVA 调节弹簧 60Si2Mn 密封垫(X/F/Y) 橡胶/聚四氟乙稀/硬质合金 导阀体 导阀盖 25/304*

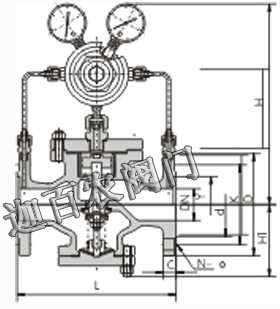

外形尺寸(PN1.6-4.0)

单位：mm

公称通径DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

外形尺寸(PN6.4-16.0)

单位：mm

公称通径DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495

流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

订货须知: 氨气减压阀产品型号 氨气减压阀公称压力 氨气减压阀公称通径 氨气减压阀连接法兰标准 氨气减压阀额定流量系数Cv 氨气减压阀进口压力 氨气减压阀调节范围 氨气减压阀工作介质和介质温度
