首页--产品展示--水利控制阀--YZ11X支管减压阀
产品全称:

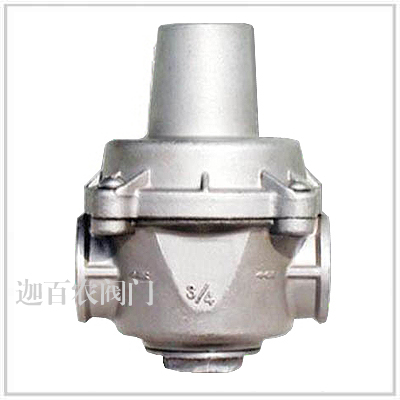

YZ11X支管减压阀|上海迦百农阀门制造有限公司
产品详细:
■用途:
本厂生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。
■特点:
1.采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
2.耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3.出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。
4.极佳的水力特性,压力损失小,减压比可达成10:1以上。
5.可满足多种减压要求,特别适用于支管减压系统。
■工作原理:
出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。
■可能的故障原因:
1.霜冻损坏,在寒冷地区应注意保温。
2.水流方向装错,减压阀变成止回阀,出口压力为0。
3.弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
4.旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。
■主要技术参数:
类型
型号
公称压力
PN(MPa)
公称通径
DN(MPa)
连接形式
阀体材料
出口压力(MPa)
工作℃
支管减压阀
YZ11X-16T
YZ11X-25T
1.6,2.5
15~50
内螺纹
青钢
0.05~0.6(可调)
80
YZ11X-16P
YZ11X-25P
不锈钢
■
主要尺寸
:
公称通径DN(MPa)
尺寸(MM)
重量(Kg)
MM
in
A
B
C
φG
15
1/2
31
60
76.5
59
1.2
20
3/4
31
75
76.5
73
1.2
25
1
36
88
85
81
1.4
32
11/4
42
93
98
81
1.5
40
11/2
45
98
102
85
2
50
2
54
130
117
98
2.65
■
订货须知:
⑴YZ11X支管减压阀产品型号与名称 ⑵YZ11X支管减压阀公称通径DN ⑶YZ11X支管减压阀额定流量系数KV ⑷YZ11X支管减压阀公称压力和压差 ⑸YZ11X支管减压阀阀体和阀内组件材料 ⑹YZ11X支管减压阀流量特性 ⑺YZ11X支管减压阀适用温度 ⑻YZ11X支管减压阀电源电压和控制信号 ⑼YZ11X支管减压阀是否带附件
因篇幅有限,欲知各产品的详细资料请与本公司直接联系!
销售热线:021-36320477 36320744 图文传真:021-36320744
