■产品简介: |

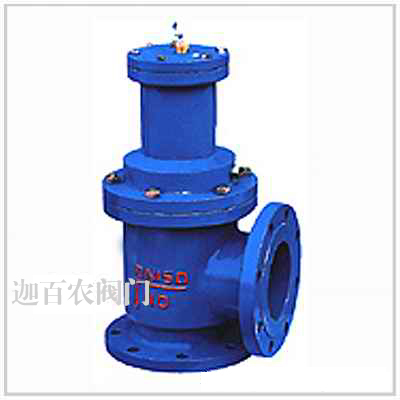

气动角式快开排泥阀,是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗,密封性能好,经久耐用,阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便,安全可靠。 |
■主要技术参数和性能指标: |
公称压力:0.6MPa、1.0MPa 公称通径:80~400mm 最低驱动压力:0.15MPa 适用介质:水、污水 适用温度:0~80℃ 法兰标准:GB/T 17241.6 GB/T 9113 试验标准:GB/T 13927 API598 |
■主要零件材料: |
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
材料 |
铸铁、球铁、碳钢 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 | |
■主要外形尺寸: |
DN |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
H |
480 |
500 |
620 |
735 |
805 |
940 |
1100 |
1200 |
L1 |
135 |
145 |
175 |
225 |
260 |
280 |
305 |
340 |
L2 |
125 |
125 |
145 |
185 |
205 |
245 |
270 |
310 | |
■订货须知: |
⑴气动角式快开排泥阀产品型号与名称 ⑵气动角式快开排泥阀公称通径DN ⑶气动角式快开排泥阀额定流量系数KV ⑷气动角式快开排泥阀公称压力和压差 ⑸气动角式快开排泥阀阀体和阀内组件材料 ⑹气动角式快开排泥阀流量特性 ⑺气动角式快开排泥阀适用温度 ⑻气动角式快开排泥阀电源电压和控制信号 ⑼气动角式快开排泥阀是否带附件 |
因篇幅有限,欲知各产品的详细资料请与本公司直接联系! |
销售热线:021-36320477 36320744 图文传真:021-36320744 |
